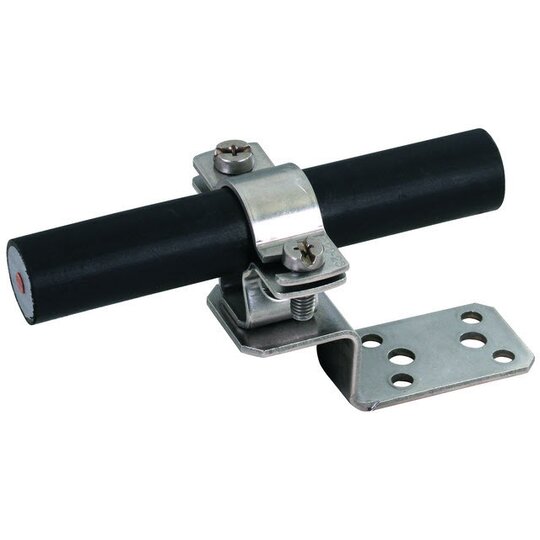

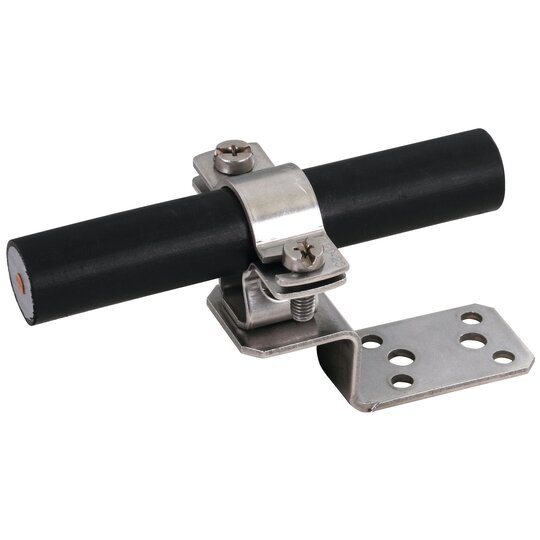

Dehn 202853 DLH AL ZS 20 23 V2A Dachleitungshalter NIRO f.Metalldächer

Hersteller-Nr. 202853 283391420
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032096
EAN
4013364354166
DEHA.-Nr.
5564621
eClass.-Nr.
27140311
Zolltarif-Nr.
85389099
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Befestigungsart Leiter mit Schraubschelle
Leiter-Durchmesser 20.0 - 23.0 mm
Anwendung Metalldach
Montageart schraubbar
Werkstoff des Halters Edelstahl 304 (V2A)
Werkstoff des Trägers Edelstahl 304 (V2A)
Länge des Trägers 26 mm
Bauhöhe Leitungshalter 14,5 mm

Dachleitungshalter aus NIRO mit Zweischraubenüberleger und Anschlusslasche in Z-Form zum Verlegung der HVI Leitung auf Metalldächern mit Rundstehfalz.erlegen der HVI Leitung Werkstoff Dachleitungshalter: NIRO Werkstoff Leitungshalter: NIRO Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm Leitungshalter Aufnahme Rd: 20-23 mm Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: DLH AL ZS 20 23 V2A Art.-Nr.: 202853 oder gleichwertig.

12351813_34975830.pdf

Maßzeichnung

Download (Stand: 10.04.2025)

3017604.pdf

Montageanleitung

Download (Stand: 10.04.2025)

12351813_12351852.pdf

Produktdatenblatt

Download (Stand: 10.04.2025)

Deeplink Produktseite

Download (Stand: 10.04.2025)
