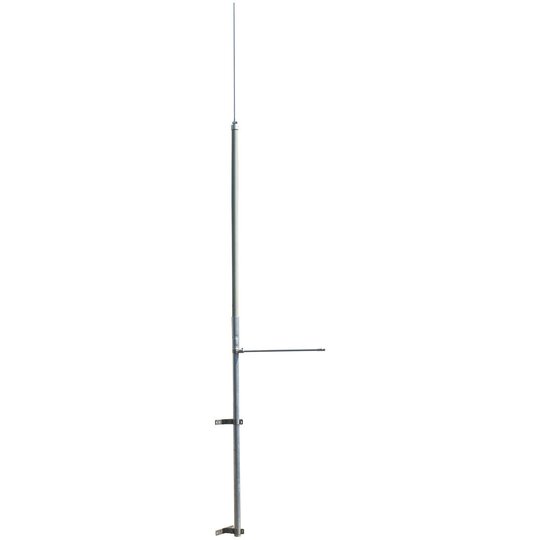

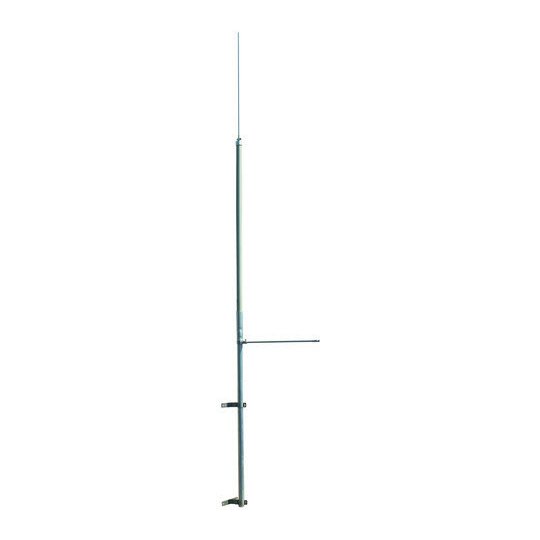

Dehn 105440 DICS WB D50.10 4.2M GFK AL V2A DEHNiso-Combi Fangstange -SET-

Hersteller-Nr. 105440 283390981
Ihr Nettopreis
Art.-Nr.
2031657
EAN
4013364099692
DEHA.-Nr.
0975021
eClass.-Nr.
27140314
Zolltarif-Nr.
85389099
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Länge 4200 mm
Durchmesser 10.0 - 50.0 mm
Ausführung Fangstange
Teleskopisch false
Werkstoff Aluminium
Oberfläche unbehandelt
Anschluss Rundleiter
Hochspannungsfeste isolierte Ausführung false

DEHNiso-Combi Sets Gesamtlänge 4200mm GFK/Al DEHNiso-Combi Sets Komponenten für Getrennte (isoliert) Fangeinrichtungen zum Schutz von größeren Dachaufbauten z.B. Klimageräten, Rückkühlanlagen etc. Zum Einhalten des Trennungsabstand zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3) Isolierstrecke aus glasfaserverstärktem Kunststoff (GFK) Rohr Ø50 mm und Distanzstab Ø16 mm Materialfaktor km = 0,7 Farbe lichtgrau, UV-stabilisiert, 1-teilig, DEHNiso-Combi Sets, nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert, bestehend aus: 1x Fangspitze Al, L = 1000 mm (Art.-Nr. 105 071) 1x Stützrohr GFK/Al, L = 3200 mm (Art.-Nr. 105 300) 2x Wandbefestigungswinkel NIRO (V2A) (Art.-Nr. 105 340) 1x Distanzhalter GFK/Al, L = 1030 mm (Art.-Nr. 106 331) Gesamtlänge: 4200 mm Anzahl Befestigungswinkel: 2 Länge Stützrohr: 3200 mm Max. Böenwindgeschwindigkeit: (Wandmontage max. freie Länge 3500 mm, Ø8 mm) 232 km/h Werkstoff Stützrohr: GFK / Al Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8) Fabrikat: DEHN Typ: DICS WB D50.10 4.2M GFK AL V2A Art.-Nr.: 105440 oder gleichwertig.

12351659_34975629.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3017006.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12351659_12351805.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
