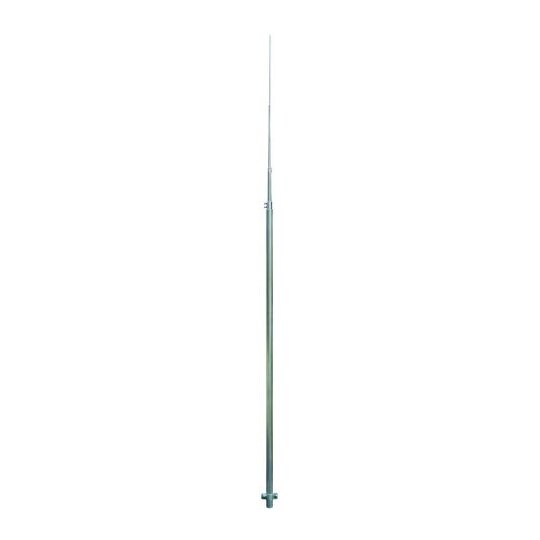

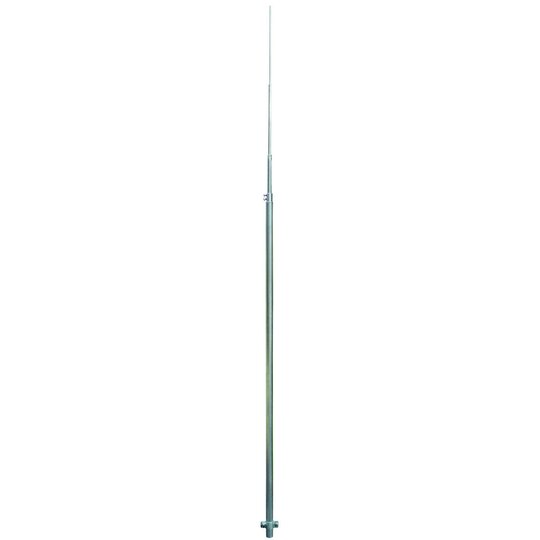

Dehn 105194 FS D40 16 10 8000 KSV V2A Fangstange D40/16/10mm m.Erdungsschelle

Ihr Nettopreis
Art.-Nr.
2031880
EAN
4013364152083
Hersteller-Nr.
105194
DEHA.-Nr.
4096064
eClass.-Nr.
27140314
Zolltarif-Nr.
85389099
Länge 8000 mm
Durchmesser 10.0 - 40.0 mm
Ausführung Fangstange
Teleskopisch false
Werkstoff Edelstahl 304 (V2A)
Oberfläche unbehandelt
Anschluss Rundleiter
Hochspannungsfeste isolierte Ausführung false

Fangstange D40 Gesamtlänge 8000mm NIRO Fangstangen D40 für max. freie Längen mit Fangstange bis 5,5 m bei der Befestigung z.B. an Mauern oder sonstigen Konstruktionen. Die Fangstangen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine max. Böenwindgeschwindigkeit von 149 km/h dimensioniert. Für die Befestigung z.B. an einer Wand mit der Art.-Nr. 105 140 und an Rohren mit der Art.-Nr. 105 354 inkl. Anschlussklemme Gesamtlänge: 8000 mm Max. freie Länge mit Fangstange: 5500 mm Einspannlänge: 2500 mm Anzahl der Befestigungen: 3 Werkstoff Fangstange: NIRO Normenbezug: DIN EN 62561-(1+2) Fabrikat: DEHN Typ: FS D40 16 10 8000 KSV V2A Art.-Nr.: 105194 oder gleichwertig.'

12350693_34969767.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3022024.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12350693_12350732.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
