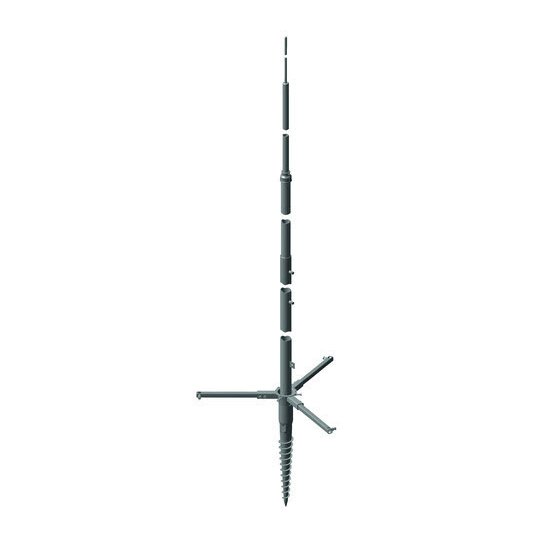

Dehn 103123 TBM 8M SCFU STTZN AL Tele Blitzschutzmast ÜFL m.Schraubfundament

Hersteller-Nr. 103123 283391049
Ihr Nettopreis
Art.-Nr.
2031725
EAN
4013364112735
DEHA.-Nr.
2580542
eClass.-Nr.
27140314
Zolltarif-Nr.
85389099
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Länge 8000 mm
Durchmesser 16.0 - 70.0 mm
Ausführung Fangstange
Teleskopisch false
Werkstoff Stahl
Oberfläche feuerverzinkt
Anschluss Rundleiter
Hochspannungsfeste isolierte Ausführung false

Tele-Blitzschutzmaste mit Schraubfundament Höhe 8000mm Tele-Blitzschutzmaste mit Schraubfundament für den Schutz vor direktem Blitzeinschlag bei besonderen Anlagen z.B. Biogas-Anlagen, PV-Anlagen auf Freiflächen. Es sind keine Grabungsarbeiten bzw. Gründungsarbeiten notwendig. Das Schraubfundament wird ohne besonderes Vorbereiten einfach in den gewachsenen Boden geschraubt und mit Tiefenerdern zusätzlich fixiert. Zur zusätzlichen Fixierung werden pro Schraubfundament 3 Stück Tiefenerder Ø 20 mm Länge 1500 mm (Art.-Nr. 620 151) benötigt (sind separat zu bestellen). Die Tele-Blitzschutzmaste mit Schraubfundament sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine max. Böenwindgeschwindigkeit von 177 km/h dimensioniert. Werkstoff: St/tZn / Al / NIRO Höhe über Flur: 8000 mm Normenbezug: DIN EN 62561-(1+2) Fabrikat: DEHN Typ: TBM 8M SCFU STTZN AL Art.-Nr.: 103123 oder gleichwertig.

12350864_34970373.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3003365.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12350864_12350870.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
