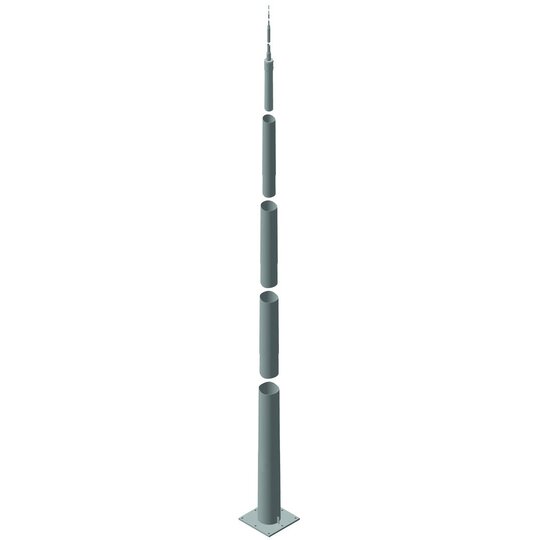

Dehn 103022 TBM22.35MFP565STTZN Tele-Blitzschutzmast ÜFL 22,35m St/tZn

Hersteller-Nr. 103022 283391133
Ihr Nettopreis
Art.-Nr.
2031809
EAN
4013364129849
DEHA.-Nr.
3235930
eClass.-Nr.
27140314
Zolltarif-Nr.
85389099
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Länge 22380 mm
Durchmesser 15.0 - 373.0 mm
Ausführung Fangstange
Teleskopisch false
Werkstoff Stahl
Oberfläche feuerverzinkt
Anschluss Rundleiter
Hochspannungsfeste isolierte Ausführung false

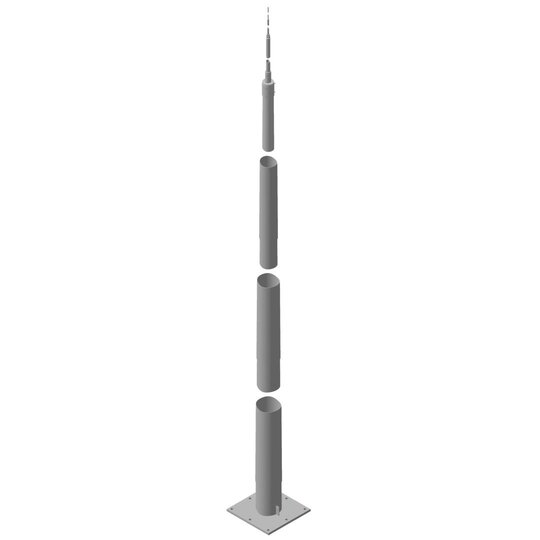

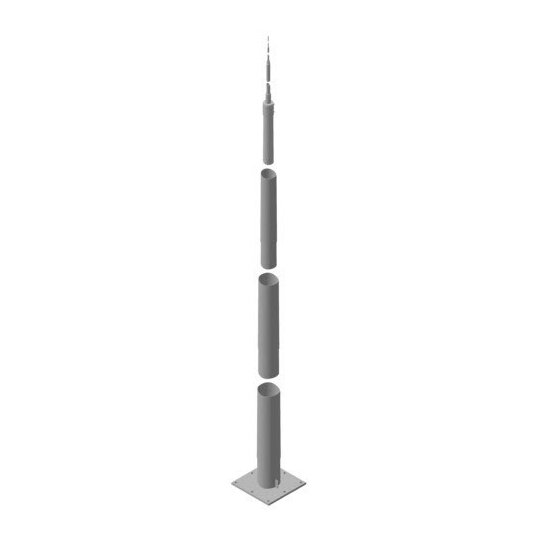

Tele-Blitzschutzmast im Köcher- oder Betonfundament Höhe 22,38 m Tele-Blitzschutzmast im Köcher- oder Betonfundament Fangmast für den Schutz vor direktem Blitzeinschlag von Anlagen Der Mast wird mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine max. Böenwindgeschwindigkeit von 129 km/h mit Betonfundament und 129 km/h mit Köcherfundament dimensioniert. Stecksystem mit konischen Mastteilen Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019) Werkstoff: St/tZn Höhe über Flur: 22380 mm Mastteile: 4 Abm. Flanschplatte: 565 x 565 mm Ausführung Flanschplatte: 8x Ø27 mm für 8x M24 (490 x 490 mm) Abm. Betonfundament vor Ort: 1800 x 1800 x 900 mm Normenbezug: DIN EN 62561-(1+2) Fabrikat: DEHN Typ: TBM 22.35M FP565 STTZN Art.-Nr.: 103022 oder gleichwertig.

12350852_34970335.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3020058.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12350852_12350860.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)
