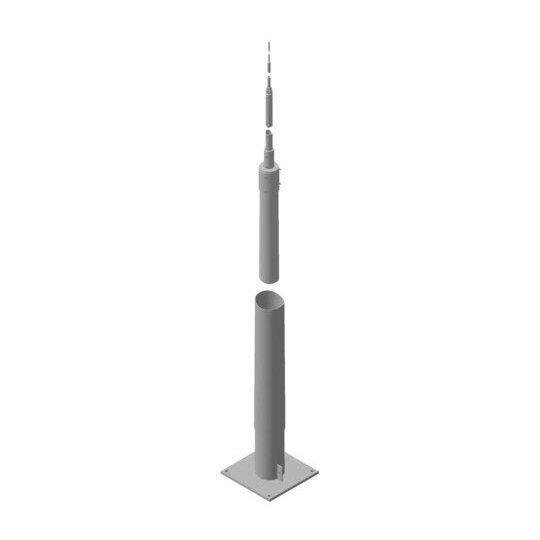

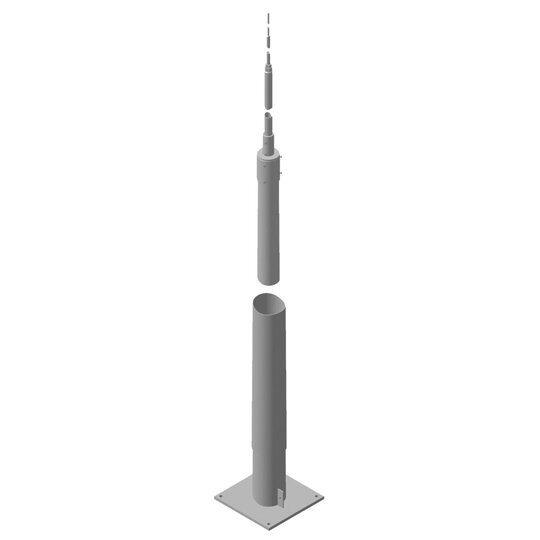

Dehn 103016 TBM 16.35M FP400 STTZN Tele Blitzschutzmast ÜFL m.Flanschplatte

Tele-Blitzschutzmast für Köcher- oder Betonfundament, geprüft nach DIN EN 62561-(1+2). Zum Schutz vor direktem Blitzeinschlag bei besonderen Anlagen wie z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen, Ex-Anlagen, Munitionslager. Der Mast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine max. Böenwindgeschwindigkeit von 135 km/h dimensioniert. Die Maste werden mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet. Ausführung mit Flanschplatte zur schnellen Montage und konische Mastteile mit Stecksystem, inkl. prüffähiger Statik. Höhe über Flur 16,38 m. dimensioniert. Stecksystem mit konischen Mastteilen Inkl. Flanschplatte mit Anschlusslasche für Erdanschluss Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B mit KS-Verbinder Art.-Nr. 301 019) Werkstoff: St/tZn Höhe über Flur: 16380 mm Mastteile: 2 Abm. Flanschplatte: 400 x 400 mm Ausführung Flanschplatte: 4x Ø27 mm für 4x M24 (300 x 300 mm) Abm. Betonfundament vor Ort: 1400 x 1400 x 900 mm Normenbezug: DIN EN 62561-(1+2) Fabrikat: DEHN Typ: TBM 16.35M FP400 STTZN Art.-Nr.: 103016 oder gleichwertig.'
