DEHN V4RJ7A2 EKV3+170RV4RJ7A2 Dreipolige Erdungs und Kurzschließvorrichtung

Ihr Nettopreis
Art.-Nr.
2033424
EAN
4013364165526
Hersteller-Nr.
V4RJ7A2
DEHA.-Nr.
4197231
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Kabel
Polzahl 3
Max. Kurzschlussstrom 19,5 kA
Seilquerschnitt Phasenseite 70 qmm
Seilquerschnitt Erdseite 35 qmm
Länge Phasenseil a 600 mm
Länge Phasenseil b 600 mm
Länge Phasenseil c 600 mm
Länge Erdseil 1800 mm
Anschließteil phasenseitig Universalklemme 20/25 mm
Anschließteil erdseitig Universalklemme 20/25 mm
Vollisoliert false
Werkstoff Kupfer

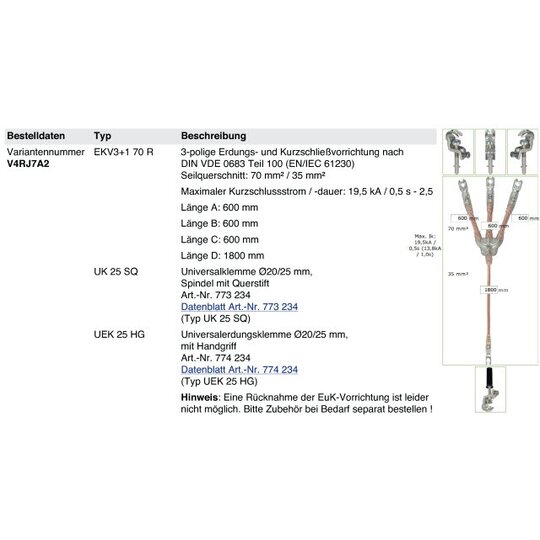

Dreipolige Erdungs- und Kurzschließvorrichtung nach DIN VDE 0683-100 (EN/IEC 61230), Seilquerschnitt: 70 mm² / 35 mm², Maximaler Kurzschlussstrom / -dauer: 19,5 kA / 0,5 s - 2,5, Länge A=B=C= 600 mm, Länge D = 1800 mm, phasenseitig bestückt mit 3x Universalklemme Ø20/25 mm, SQ mit Art.-Nr. 773 234 und erdseitig bestückt mit 1x Universalerdungsklemme Ø20/25 mm, mit Handgriff und Art.-Nr. 774 234.
