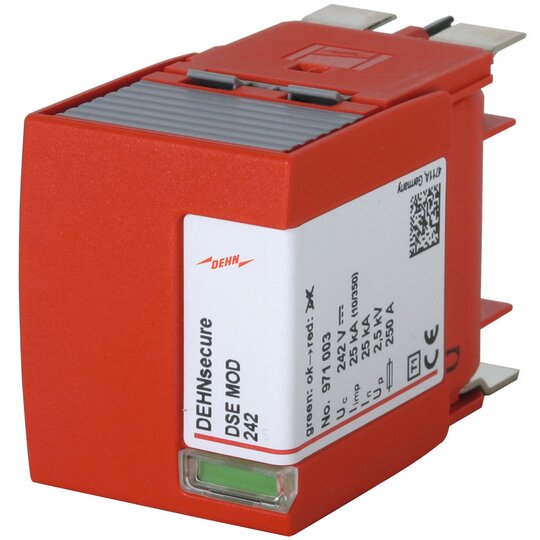

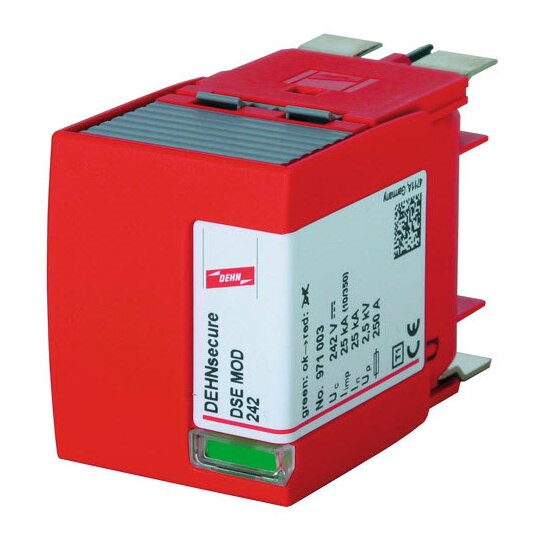

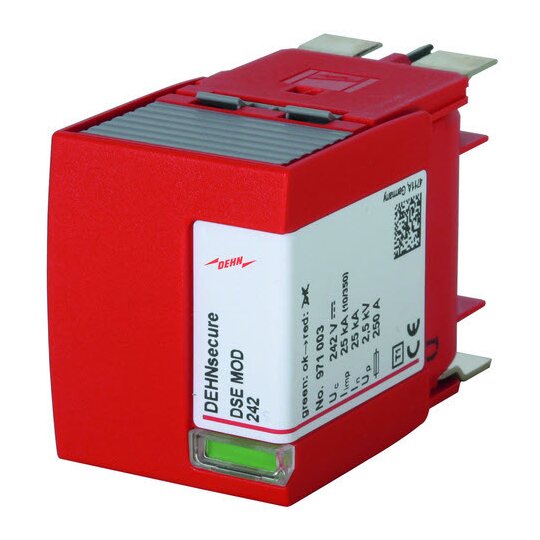

DEHN 971003 DSEMOD242 Funkenstrecken Schutzmodul für DEHNsecure M

Ihr Nettopreis
Art.-Nr.
2032654
EAN
4013364144491
Hersteller-Nr.
971003
DEHA.-Nr.
3731850
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung DC 242 V
Spezifische Energie (W/R) 156,25 kJ/Ohm
Montageart auf Basiselement
Baugröße 2 TE
Mit Fernmeldekontakt false
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false

Funkenstrecken-Schutzmodul DSE MOD 242 Funkenstrecken-Schutzmodul für einpolige, koordinierte Typ 1 - Ableiter der Red/Line - Produktfamilie nach EN 61643-11 Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstrecken-Technologie Defektanzeige Höchste Dauerspannung: 242 V dc Blitzstoßstrom: 25 kA Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC: 25 kA Fabrikat: DEHN Typ: DSE MOD 242 Art.-Nr.: 971003 oder gleichwertig.'

12345232_34951810.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345308_34952040.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3006582.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345232_12345238.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
