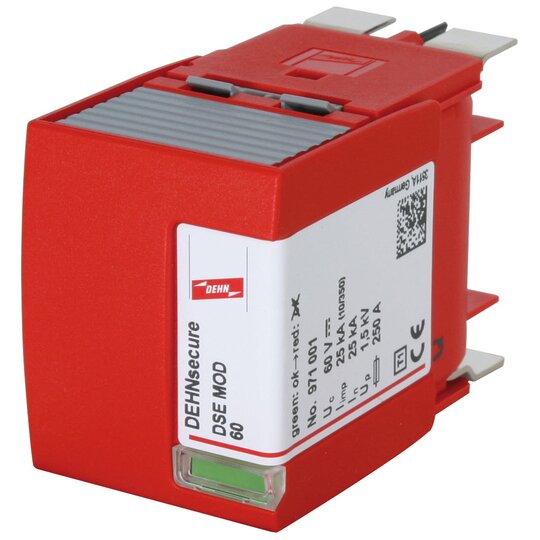

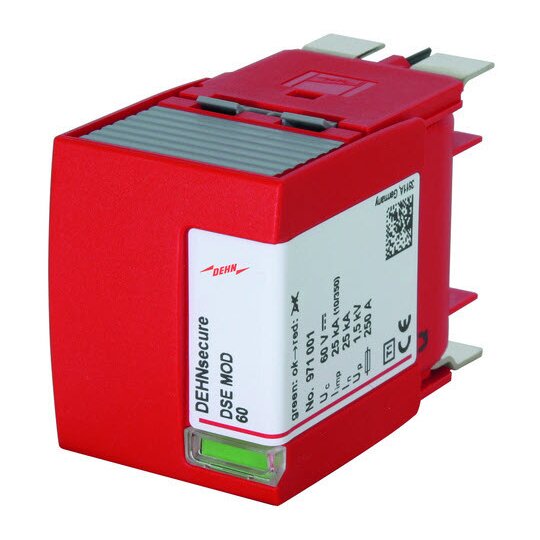

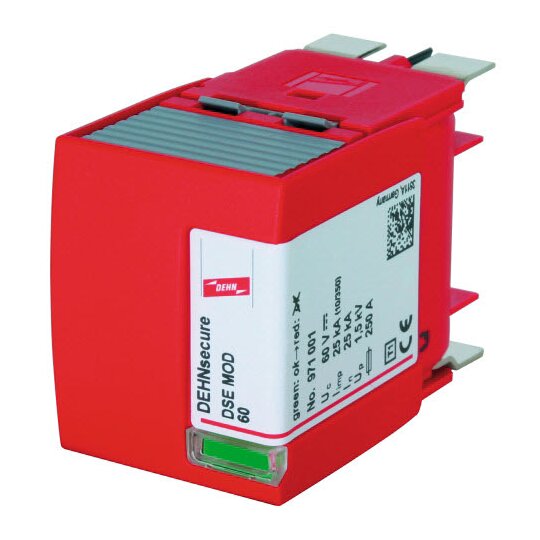

DEHN 971001 DSEMOD60 Funkenstrecken Schutzmodul f.DEHNsecure M

Hersteller-Nr. 971001 283391977
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2032653
EAN
4013364138605
DEHA.-Nr.
3731849
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung DC 60 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 156,25 kJ/Ohm
Montageart auf Basiselement
Baugröße 2 TE
Mit Fernmeldekontakt false
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false

Funkenstrecken-Schutzmodul DSE MOD 60 Funkenstrecken-Schutzmodul für einpolige, koordinierte Typ 1 - Ableiter der Red/Line - Produktfamilie nach EN 61643-11 Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstrecken-Technologie Defektanzeige Höchste Dauerspannung: 60 V dc Blitzstoßstrom: 25 kA Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC: 25 kA Fabrikat: DEHN Typ: DSE MOD 60 Art.-Nr.: 971001 oder gleichwertig.

12345232_34951810.pdf

Schaltbild

Download (Stand: 02.04.2025)

12345308_34952040.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3006582.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12345232_12345234.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)

REACH-Erklärung

Download (Stand: 02.04.2025)
