| Ableitstrom transient (10/350 s)) |
100 kA |
| Ableitstrom transient (8/20 s)) |
100 kA |
| Ableitstrom temporär bis 1 s (16,7 Hz, 50 Hz, 60 Hz) |
500 A |
| Max. Begrenzungsspannung stationär |
50 V |

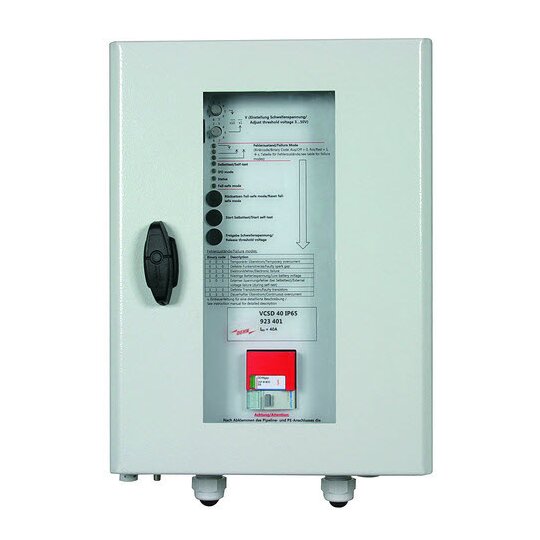

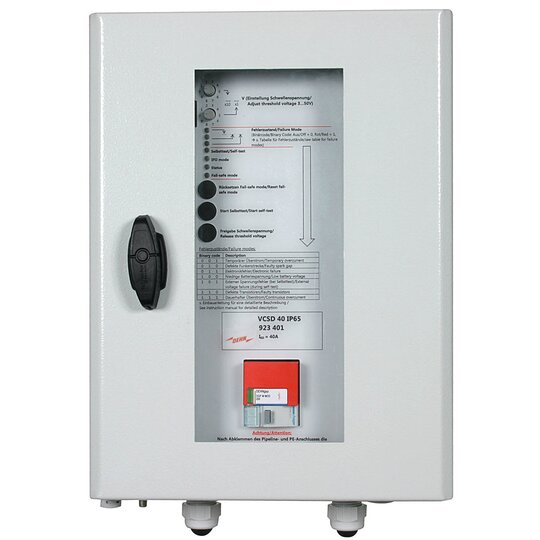

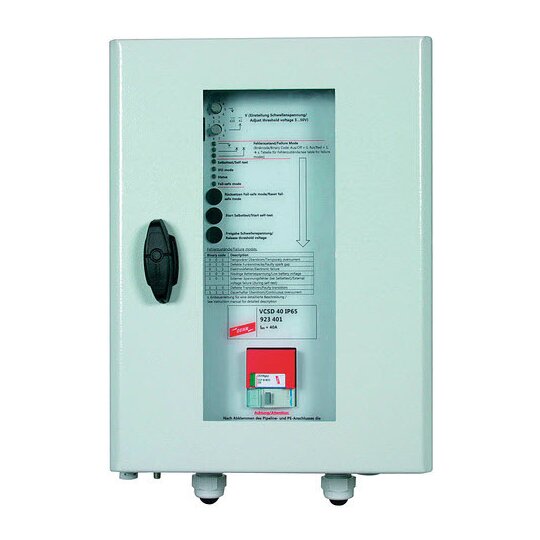

Spannungsgesteuerte Abgrenzeinheit zum Einsatz in elektrischen Systemen mit einem hohen Ausbreitungs- und Vernetzungsgrad, die durch Fremdspannungen von unterschiedlichen Störquellen (z.B. Hochspannungssysteme, Bahnstromversorgungssysteme, Niederspannungssysteme, Blitzbeeinflussung) beeinflusst werden. 45 A (dauerhaft) Begrenzungsspannung transient (bis 1 ms):1,25 kV Begrenzungsspannung temporär (ACrms) (1 ... 20 ms): 940 V (1 kV nach AfK 3) Begrenzungsspannung temporär (ACrms) (20...100 ms): 660 V (1 kV nach AfK 3) Begrenzungsspannung temporär (ACrms) (100...200 ms): 400 V (1 kV nach AfK 3) Begrenzungsspannung stationär (ACrms) (>, 200 ms): max. 60 V (einstellbar 3 ... 50 V) (Personenschutz nach Afk 3/GW22) Mit digitalen und analogen Ein-/Ausgängen zur Fernüberwachung und ûsteuerung Fabrikat: DEHN Typ: VCSD 40 IP65 Art.-Nr.: 923401 oder gleichwertig.'
12347053_34958829.pdf
Schaltbild
|
12347053_34958830.pdf
Maßzeichnung
|
3024975.pdf
Montageanleitung
|
12347053_12347061.pdf
Produktdatenblatt
|
|
|
|
|
