| Bemessungsspannung U0/U (Um) |
0,6/1 (1,2) kV |
| Ausführung |
Gießharz |
| Werkstoff des Isoliermaterials |
Kunststoff |
| Zur Verbindung von papier- mit kunststoffisolierten Kabeln |
false |
| Anzahl der Leiter |
5 |
| Mit Schutzleiter |
true |
| Leiternennquerschnitt |
4 - 4 qmm |
| Bergbauzulassung |
false |
| Mit konzentrischer Abschirmung |
false |
| Geeignet für |
N(A)YY |
| Verbindungszubehör mitgeliefert |
ohne |
| Halogenfrei |
true |

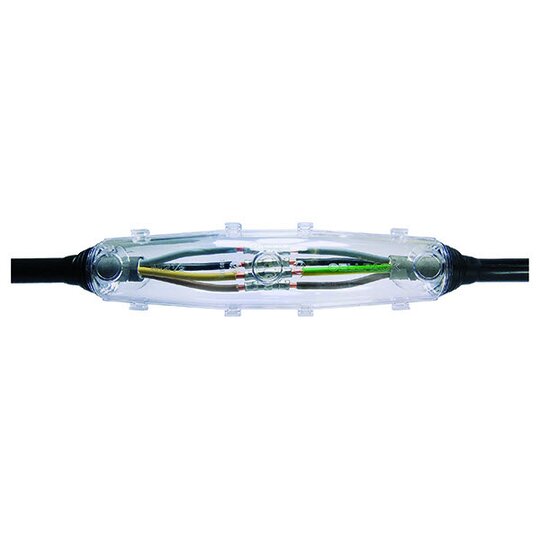

Giessharz-Verbindungsmuffe universell verwendbar zum Verbinden von Kunststoffkabeln und
Leitungen mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT).
Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter.
Eigenschaften:
- Kompakte Abmessungen
- Spleissposition vor dem Verguss sichtbar
- Hochwertige, transparente und schlagfeste Kunststoff-Formschalen
- Beständig gegen chemische Einflüsse
- Beständig gegen Erdalkalien
- Stabilisiert gegen UV-Strahlen
- Längs- und querwasserdicht
- Hohe elektrische Isolationswerte
- Hohe mechanische Festigkeit
- Sofort betriebsbereit
- Einfache und schnelle Montage
- zeit- und kostensparend
Anwendung/Eignung:
- Innenraum
- Freiluft, Erdreich
- Wasser
- Installationskanäle
Spannungsebene:
U0/U (Um) 0.6/1 (1.2) kV
Prüfnormen:
DIN EN 50393 (entspricht VDE 0278)
Lieferumfang:
Hydrolysebeständiges PUR-Giessharz EG, mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, transparente Kunststoff-Formschale, Einfüll- und Entlüftungstrichter, PVC-Isolierband, Schutzhandschuhe, Montageanleitung.
Lagerzeit:
Giessharz bis 40 Monate
