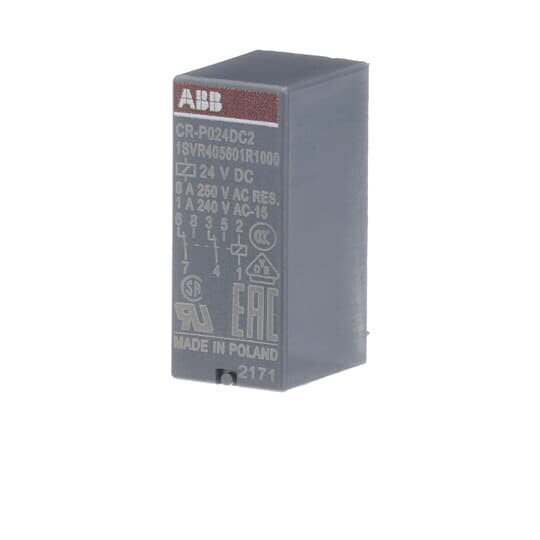

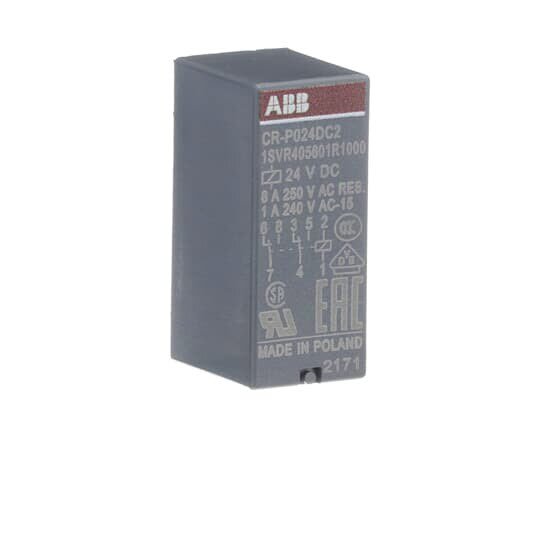

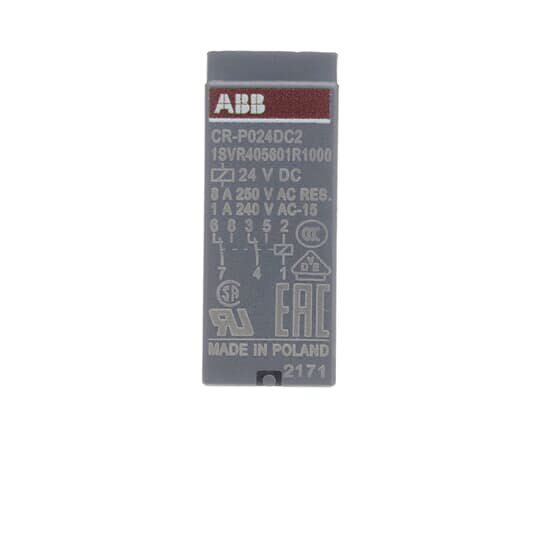

CR-P024DC2 Steckbares Interface-Relais 1SVR405601R1000

Hersteller-Nr. 1SVR405601R1000 186759
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2759276
EAN
4013614498237
DEHA.-Nr.
1925890
eClass.-Nr.
27371601
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Ausführung des elektrischen Anschlusses Lötfahnenanschluss
Komplettgerät mit Sockel false
Mit abnehmbaren Klemmen false
Mit LED-Anzeige false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0.0 - 0.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0.0 - 0.0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Art des Schaltkontaktes Einfachkontakt
Mit zwangsgeführten Kontakten false
Werkstoff des Kontaktes Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung sonstige
Spannungsart der Betriebsspannung AC/DC
Betriebsspannung bei AC 50 Hz 400 - 400 V
Betriebsspannung bei AC 60 Hz 400 - 400 V
Nennstrom 8 A
Schutzart (IP) IP67
Schutzart (RT) nach IEC 61810-7 RT I
Breite 12,7 mm
Höhe 15,7 mm
Tiefe 29 mm

Die Schaltrelais und Optokoppler der CR-P Baureihe sind sehr kompakt aufgebaut und verfügen über eine hohe Schaltleistung. Die CR-P Reihe verfügt über 9 verschiedene Spulenspannungen mit 1,- oder Wechslerkontakten, bzw. ein Halbleiterschaltern (Optokoppler).Steckrelais zur Montage in CR-P Sockel. CR-P Sockel für Hutschienenmontage.Interfacerelais und Optokoppler verbinden die Feldebene einer Maschine/Anlage mit der Steuerungsebene. Als Eingangsglieder dienen sie z.B. zur galvanischen Entkopplung zwischen der Feld- und der Steuerungsbene, zur Spannungsanpassung (z.B. 230V AC auf 24 V DC), zur Entkopplung von leitungsgebundenen Störungen aus dem Feld, oder zur Erzeugung klar definierter Schaltzustände für die Steuerung (klar definierte Schaltschwellen des Interfacerelais oder Optokopplers). Als Ausgangsglieder dienen sie neben der Entkopplung von Störungen aus dem Feld und der Spannungsanpassung haupsächlich zur Verstärkung der Schaltleistung der Steuerung.Als Zubehör sind Kammbrücken und Beschriftungsschilder verfügbar.Normen: IEC/EN 61810-1Anschlussart: LötpinAusgang: 2 WechslerAusgangssignal: 250 V / 8 ABemessungssteuerspeisespannung: 24 V DCBreite (Netto-Abmessung): 12,7 mmFunktion: steckbares Leiterplatten-Interface-Relais CR-PHöhe (Netto-Abmessung): 15,7 mmNettogewicht: 0,014 kgTiefe (Netto-Abmessung): 29 mmUnterfunktion: Relais ohne integrierte LED

DOC CE-Erklärung

Download (Stand: 10.03.2025)

Deeplink Produktseite

Download (Stand: 10.03.2025)

Maßzeichnung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Produktdatenblatt

Download (Stand: 10.03.2025)

RoHS-Erklärung

Download (Stand: 10.03.2025)
