Spannungsart der Versorgungsspannung | AC/DC |
1. Ausgangsspannung | 12 - 12 V |
2. Ausgangsspannung | 0 V |
3. Ausgangsspannung | 0 V |
Max. Ausgangsstrom 1 | 10 A |
Max. Ausgangsstrom 2 | 0 A |
Max. Ausgangsstrom 3 | 0 A |
Ausgangsspannung einstellbar | false |
Nennwert Ausgangsspannung 1 | 12 V |
Nennwert Ausgangsspannung 2 | 0 V |
Nennwert Ausgangsspannung 3 | 0 V |
Nennwert Ausgangsstrom 1 | 10 A |
Nennwert Ausgangsstrom 2 | 0 A |
Nennwert Ausgangsstrom 3 | 0 A |
Kurzschlussfest | true |
Bemessungsversorgungsspannung bei AC 50 Hz | 90 - 132 V |
Bemessungsversorgungsspannung bei AC 60 Hz | 90 - 132 V |
Bemessungsversorgungsspannung bei DC | 210 - 375 V |
Ausgangsspannung geregelt | true |
Leistungsaufnahme | 143 VA |
Leistungsabgabe | 120 W |
Stabilisiert | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Tragschienenmontage möglich | true |
Wandmontage möglich | false |
Geeignet für Reiheneinbau | false |
Einbaubreite | 63,2 mm |
Einbauhöhe | 123,6 mm |
Direktmontage möglich | false |
Breite | 63,2 mm |
Höhe | 123,6 mm |
Tiefe | 123,6 mm |
Geeignet für Sicherheitsfunktionen | false |
SIL nach IEC 61508 | ohne |
Performance Level nach EN ISO 13849-1 | ohne |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |

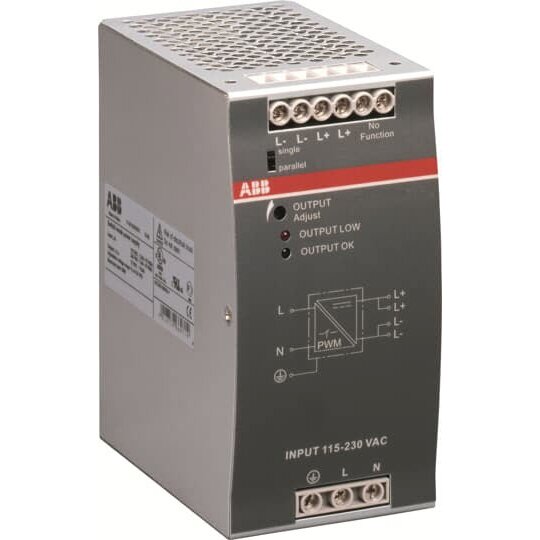

Die Baureihe CP-E umfasst Modelle mit Ausgangsspannungen von 5 V DC und 48 V DC bei einem Ausgangsstrom von 0,625 A bis 20 A . Dank des hohen thermischen Wirkungsgrads von bis zu 90 % und der damit verbundenen sehr niedrigen Verlustleistung und sehr niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Die Funktionalität wurde erweitert, wobei gleichzeitig die Anzahl der verschiedenen Modelle erheblich reduziert wurde. Selbstverständlich sind die Netzteile der Baureihe CP-E gemäß allen geltenden internationalen Normen zugelassen.messungsausgangsspannung: 12 V DCBemessungsausgangsstrom: 10 ABemessungseingangsspannung: 115 / 230 V ACBemessungsisolationsspannung: Eingangsstromkreis / Ausgangsstromkreis 300 V, Eingangsstromkreis / PE 300 V, Eingangsstromkreis / Relaiskontakt 300 V, Ausgangsstromkreis / PE 50 VBreite des Produkts: 63,2 mmFunktion: SchaltnetzteilHöhe des Produkts: 123,6 mmNettogewicht: 0,888 kgSchutzart: Gehäuse IP20, Anschlussklemmen IP20Tiefe des Produkts: 123,6 mmUmgebungstemperatur: (Betrieb) -35 ... +70 °C, (Lagerung) -40 ... +85 °CVerlustleistung: bei Bemessungsbelastung 24,3 W
