Spannungsart der Versorgungsspannung | AC/DC |
1. Ausgangsspannung | 24 - 24 V |
2. Ausgangsspannung | 0 V |
3. Ausgangsspannung | 0 V |
Max. Ausgangsstrom 1 | 4,2 A |
Max. Ausgangsstrom 2 | 0 A |
Max. Ausgangsstrom 3 | 0 A |
Ausgangsspannung einstellbar | false |
Nennwert Ausgangsspannung 1 | 24 V |
Nennwert Ausgangsspannung 2 | 0 V |
Nennwert Ausgangsspannung 3 | 0 V |
Nennwert Ausgangsstrom 1 | 4,2 A |
Nennwert Ausgangsstrom 2 | 0 A |
Nennwert Ausgangsstrom 3 | 0 A |
Kurzschlussfest | true |
Bemessungsversorgungsspannung bei AC 50 Hz | 90 - 264 V |
Bemessungsversorgungsspannung bei AC 60 Hz | 90 - 264 V |
Bemessungsversorgungsspannung bei DC | 120 - 375 V |
Ausgangsspannung geregelt | true |
Leistungsaufnahme | 114,4 VA |
Leistungsabgabe | 100 W |
Stabilisiert | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Tragschienenmontage möglich | true |
Wandmontage möglich | false |
Geeignet für Reiheneinbau | true |
Breite in Teilungseinheiten | 5 |
Einbaubreite | 89,9 mm |
Einbauhöhe | 91 mm |
Direktmontage möglich | false |
Breite | 89,9 mm |
Höhe | 91 mm |
Tiefe | 57,5 mm |
Geeignet für Sicherheitsfunktionen | false |
SIL nach IEC 61508 | ohne |
Performance Level nach EN ISO 13849-1 | ohne |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |

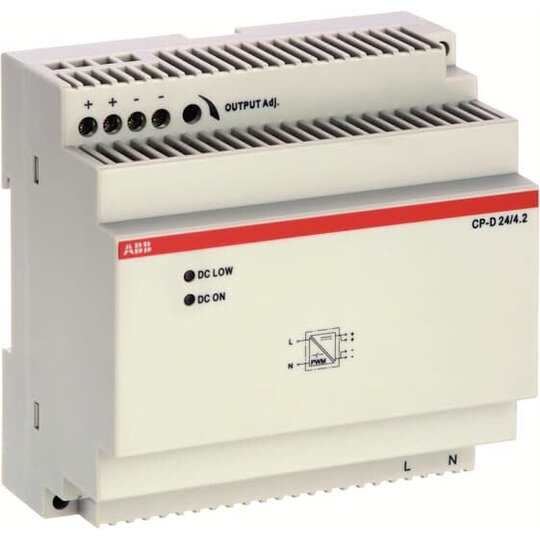

Die modularen Netzteile in MDRC-Bauweise der Baureihe CP-D (modulare DIN-Schienenkomponenten) können optimal in Verteiler installiert werden. Diese Baureihe umfasst Geräte mit Ausgangsspannungen von 12 V DC und 24 V DC bei einem Ausgangsstrom von 0,42 A bis 4,2 A. Dank des hohen thermischen Wirkungsgrads und der damit verbundenen niedrigen Verlustleistung und niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Alle Geräte haben eine U/I-Ausgangskennlinie (Fold-forward-Verhalten). Die Netzteile der Baureihe CP-D sind gemäß allen geltenden internationalen Normen zugelassen.nzahl Phasen: 1Bemessungsausgangsleistung: 100 WBemessungsausgangsspannung: 24 V DCBemessungsausgangsstrom: 4,2 ABemessungseingangsspannung: 100 ... 240 V ACBemessungsisolationsspannung: Eingangsstromkreis / Ausgangsstromkreis 300 V, Eingangsstromkreis / PE 300 V, Ausgangsstromkreis / PE 50 VBreite des Produkts: 89,9 mmFunktion: SchaltnetzteilHöhe des Produkts: 91 mmNettogewicht: 0,386 kgSchutzart: Gehäuse IP20, Anschlussklemmen IP20Tiefe des Produkts: 57,5 mmUmgebungstemperatur: (Betrieb) -40 ... +70 °C, (Lagerung) -40 ... +85 °CVerlustleistung: bei Bemessungsbelastung 12,2 W
