Spannungsart der Versorgungsspannung | AC/DC |
1. Ausgangsspannung | 12 - 12 V |
2. Ausgangsspannung | 0 V |
3. Ausgangsspannung | 0 V |
Max. Ausgangsstrom 1 | 2,1 A |
Max. Ausgangsstrom 2 | 0 A |
Max. Ausgangsstrom 3 | 0 A |
Ausgangsspannung einstellbar | false |
Nennwert Ausgangsspannung 1 | 12 V |
Nennwert Ausgangsspannung 2 | 0 V |
Nennwert Ausgangsspannung 3 | 0 V |
Nennwert Ausgangsstrom 1 | 2,1 A |
Nennwert Ausgangsstrom 2 | 0 A |
Nennwert Ausgangsstrom 3 | 0 A |
Kurzschlussfest | true |
Bemessungsversorgungsspannung bei AC 50 Hz | 90 - 264 V |
Bemessungsversorgungsspannung bei AC 60 Hz | 90 - 264 V |
Bemessungsversorgungsspannung bei DC | 120 - 375 V |
Ausgangsspannung geregelt | true |
Leistungsaufnahme | 31,2 VA |
Leistungsabgabe | 25 W |
Stabilisiert | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Tragschienenmontage möglich | true |
Wandmontage möglich | false |
Geeignet für Reiheneinbau | true |
Breite in Teilungseinheiten | 3 |
Einbaubreite | 53 mm |
Einbauhöhe | 91 mm |
Direktmontage möglich | false |
Breite | 53 mm |
Höhe | 91 mm |
Tiefe | 57,5 mm |
Geeignet für Sicherheitsfunktionen | false |
SIL nach IEC 61508 | ohne |
Performance Level nach EN ISO 13849-1 | ohne |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |

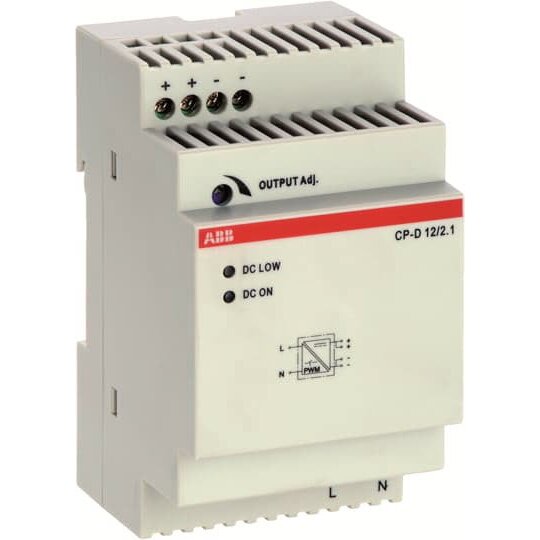

Primärgetaktetes Schaltnetzteil, Baureihe CP-D, zur Erzeugung einer Sicherheitskleinspannung. Das Gerät erfüllt die IEC/EN 60950-1, SELV (IEC/EN 60950).Weitbereichseingang 100-240V AC (90-264V AC, 120-375V DC).Ausgangsspannung einstellbar über frontseitiges Drehpotentiometer ",OUTPUT Adjust",.LED´s zur Statusanzeige.Lerrlauf-, Überlast- und Dauerkurzschlussfest.Integrierte Eingangssicherung. Geringe Verlustleistung, dadurch gerine Erwärmung.Freie Konfektionskühlung (keine Zwangskühlung durch Lüfter).Normen: CAN/CSA C22.2 No.107.1, CAN/CSA C22.2 No.223, CAN/CSA C22.2 No.60950, IEC/EN 63000, IEC 60950-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 1310, UL 508, UL 60950Anzahl Phasen: 1Bemessungsausgangsleistung: 25 WBemessungsausgangsspannung: 12 V DCBemessungsausgangsstrom: 2,1 ABemessungseingangsspannung: 100 ... 240 V ACBemessungsisolationsspannung: Eingangsstromkreis / Ausgangsstromkreis 300 V, Eingangsstromkreis / PE 300 V, Ausgangsstromkreis / PE 50 VBreite des Produkts: 53 mmFunktion: SchaltnetzteilHöhe des Produkts: 91 mmNettogewicht: 0,196 kgSchutzart: Gehäuse IP20, Anschlussklemmen IP20Tiefe des Produkts: 57,5 mmUmgebungstemperatur: (Betrieb) -40 ... +70 °C, (Lagerung) -40 ... +85 °CVerlustleistung: bei Bemessungsbelastung 7,3 W
Produktdatenblatt
Download
(Stand: 21.08.2024)
|
Deeplink Produktseite
Download
(Stand: 21.08.2024)
|
RoHS-Erklärung
Download
(Stand: 21.08.2024)
|
REACH-Erklärung
Download
(Stand: 21.08.2024)
|
Gebrauchsanleitung
Download
(Stand: 21.08.2024)
|
Zertifikat
Download
(Stand: 21.08.2024)
|
Technische Information
Download
(Stand: 21.08.2024)
|
Maßzeichnung
Download
(Stand: 21.08.2024)
|
