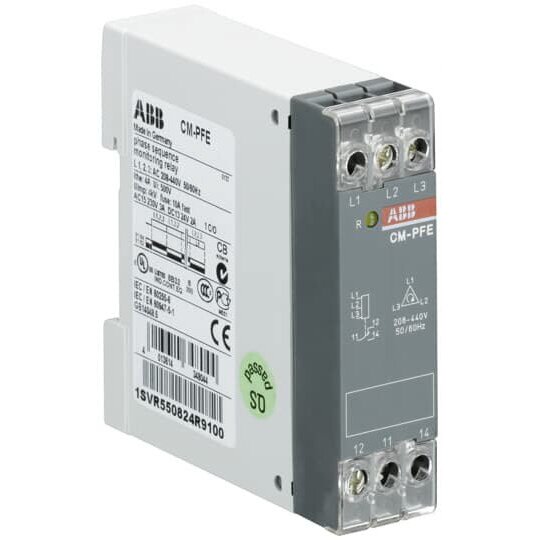

CM-PFE Phasenfolgeüberwachungsrelais
1SVR550824R9100
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2764881
- EAN
- 4013614348044
- Hersteller-Nr.
- 1SVR550824R9100
- DEHA.-Nr.
- 1942778
- eClass.-Nr.
- 27371803
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | false |
| Externe Stromversorgung erforderlich | false |
| Spannungsart der Versorgungsspannung | AC |
| Funktion Phasenfolgeüberwachung | true |
| Funktion Phasenausfallerkennung | true |
| Funktion Unterspannungserkennung | false |
| Funktion Überspannungserkennung | false |
| Funktion Asymmetrieerkennung | false |
| Spannungsmessbereich | 208 - 440 V |
| Min. einstellbare Ansprechverzögerungszeit | 0,5 s |
| Max. zulässige Ansprechverzögerungszeit | 0,5 s |
| Min. einstellbare Rückfallverzögerungszeit | 0,5 s |
| Max. zulässige Rückfallverzögerungszeit | 0,5 s |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Bemessungsschaltstrom | 4 A |
| Breite | 22,5 mm |
| Höhe | 78 mm |
| Tiefe | 78,5 mm |
Mit den Dreiphasenüberwachungsrelais CM Reihe kann eine zuverlässige und kontinuierliche Überwachung eines Dreiphasennetzes, den störungsfreien und wirtschaftlichen Betrieb von Maschinen und Anlagen garantiert werden. Darum überwachen die Dreiphasenüberwachungsrelais der CM Reihe je nach Bedarf die Phasenspannungen, die Phasenfolge, die Phasenasymmetrie, das Vorhandensein aller Phasen sowie den Neutralleiter.Beschriftungsschilder, plombierbare Klarsichtabdeckungen und Adapter für Schraubmontage sind als Zubehör erhältlich.Normen: IEC/EN 63000, IEC/EN 60255-27, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508Anschlussart: SchraubklemmeAusgang: 1 WechslerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Eingangsstromkreis / Ausgangsstromkreis 600 VBemessungssteuerspeisespannung: (L-L) 208 ... 440 V ACFunktion: Phasenfehlererkennung, PhasenfolgeüberwachungMessbereich: (L-L) 208 ... 440 V ACUnterfunktion: PhasenverlustUnterfunktion 2: PhasenfolgeZeitbereich: 500 ms Anlaufverzögerung, 500 ms Auslöseverzögerung
