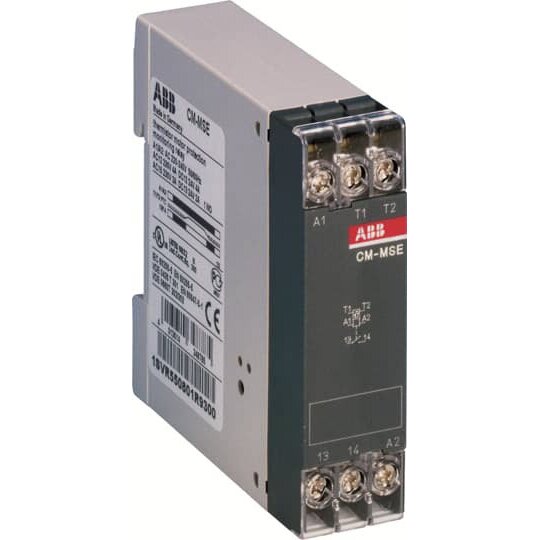

CM-MSE Thermistor-Motorschutzrelais
1SVR550801R9300
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759272
- EAN
- 4013614348785
- Hersteller-Nr.
- 1SVR550801R9300
- DEHA.-Nr.
- 0707078
- eClass.-Nr.
- 27371503
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung des elektrischen Anschlusses | sonstige |
| Mit abnehmbaren Klemmen | false |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 220 - 240 V |
| Versorgungsspannung bei AC 60 Hz | 220 - 240 V |
| Anzahl der Messkreise | 1 |
| Fehlerspeicherung möglich | false |
| Externer Reset möglich | false |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Wechsler | 0 |
| Bemessungsschaltstrom | 3 A |
| Höhe | 78 mm |
| Breite | 22,5 mm |
| Tiefe | 78,5 mm |
Die Thermistor-Motorschutzrelais CM-MSE und CM-MSS werden zur Steuerung von Motoren mit PTC Temperaturfühlern verwendet. Die Temperaturfühler sind in die Wicklungen der Motoren eingebaut und messen unmittelbar die Motorerwärmung. Dies ermöglicht eine unmittelbare Kontrolle und Auswertung verschiedener Betriebsbedingungen. Je nach Produkt sind auch ATEX-Zulassungen für den Einsatz in Gefahrenbereichen verfügbar. ABB bietet auch PTC Temperaturfühler C011 (gemäß DIN 44081), die in Motorwicklungen eingebettet werden können.ubklemmeAnzahl Eingangskanäle: 1Ausgang: 1 SchließerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Messstromkreis / Ausgangsstromkreis 250 V, Versorgungsstromkreis / Ausgangsstromkreis 250 VBemessungssteuerspeisespannung: 220 ... 240 V ACFehlerrücksetzung: automatischFunktion: 1 Sensor-Stromkreis, Auto ResetNicht flüchtiger Fehlerspeicher: Nein
