Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausführung | aufsteckbar |
Montageart | Seitenanbau |
Fassung | ohne |

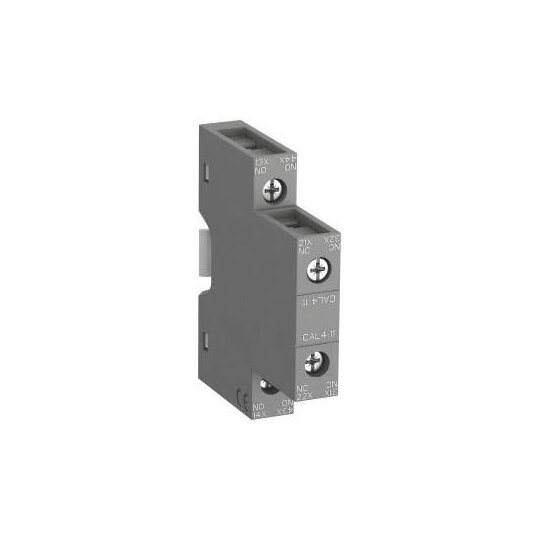

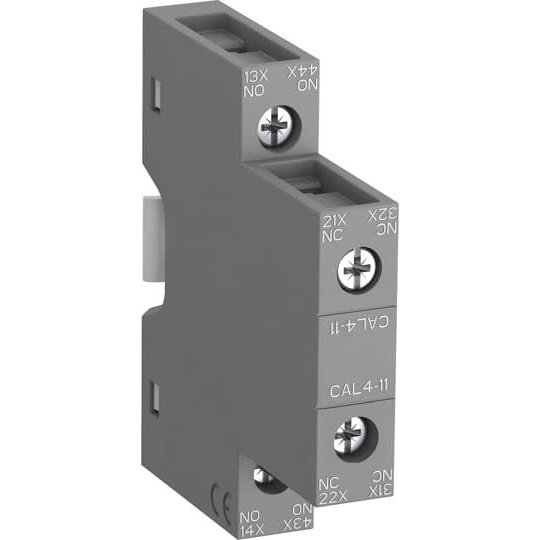

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage:û CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontaktenû CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffnerû CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage:û CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung./EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14Anschlussart: SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: Hilfsstromkreis 690 VBemessungsbetriebsstrom AC-15: (500 V) 2 A, (690 V) 2 A, (24 / 127 V) 6 A, (220 / 240 V) 4 A, (400 / 440 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 6 A / 144 W, (48 V) 2,8 A / 134 W, (72 V) 1 A / 72 W, (110 V) 0,55 A / 60 W, (125 V) 0,55 A / 69 W, (220 V) 0,27 A / 60 W, (250 V) 0,27 A / 68 W, (400 V) 0,15 A / 60 W, (500 V) 0,13 A / 65 W, (600 V) 0,1 A / 60 WBemessungsfrequenz: Hilfsstromkreis 50 / 60 HzBemessungsisolationsspannung: gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VBemessungsstoßspannungsfestigkeit: 6 kVGeeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96, AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AFC40, AFC52, AFC65, AFC80, AFC96, AFS09, AFS12, AFS16, AFS26, AFS30, AFS38, AFS40, AFS52, AFS65, AFS80, AFS96, AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZB, AF26B, AF26ZB, AF30B, AF30ZB, AF38B, AF38ZB, AF40B, AF52B, AF65B, AF80B, AF96B, NF22E, NFZ22E, NF31E, NFZ31E, NF40E, NFZ40E, NF44E, NFZ44E, NF53E, NFZ53E, NF62E, NFZ62E, NF71E, NFZ71E, NF80E, NFZ80E, NF33/11, NF51/11, NFC22E, NFC31E, NFC40E, NFC44E, NFC53E, NFC62E, NFC71E, NFC80E, NFZB22E, NFB22E, NFZB31E, NFB31E, NFZB40E, NFB40E, NFZB44E, NFB44E, NFZB62E, NFB62E, NFZB80E, NFB80EMontageart: seitliche MontageSchutzart: (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
DOC CE-Erklärung
Download
(Stand: 14.12.2024)
|
Deeplink Produktseite
Download
(Stand: 14.12.2024)
|
Maßzeichnung
Download
(Stand: 14.12.2024)
|
Montageanleitung
Download
(Stand: 14.12.2024)
|
Produktdatenblatt
Download
(Stand: 14.12.2024)
|
REACH-Erklärung
Download
(Stand: 14.12.2024)
|
RoHS-Erklärung
Download
(Stand: 14.12.2024)
|
5 / 503 / 50301 / 5030106 (191892)
