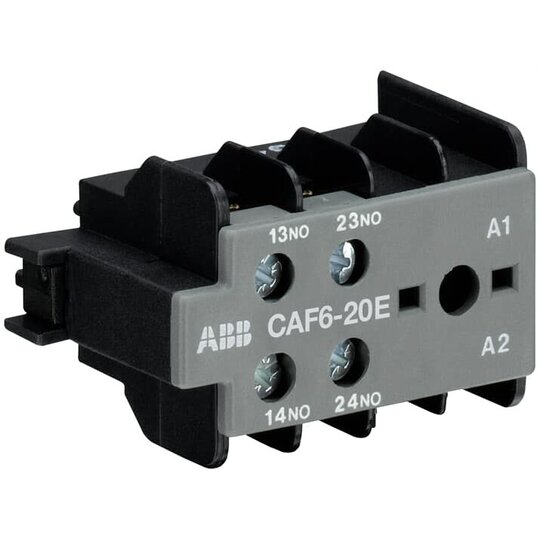

CAF6-20E Hilfsschalter m. Schraubanschl. GJL1201330R0006
10 Stück

Listenpreis
Art.-Nr.
2759926
EAN
4013614148378
Hersteller-Nr.
GJL1201330R0006
DEHA.-Nr.
1925569
eClass.-Nr.
27371302
Zolltarif-Nr.
85365080
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Öffner 0
Anzahl der Fehlersignalschalter 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 4 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Ausführung aufsteckbar
Montageart Frontbefestigung
Fassung ohne

Der 2-polige Hilfskontaktblock CAF6-20E mit 2S eignet sich zum frontseitigen Aufschrauben an 4-polige Kleinschütze der Baureihe B/BC6 und B/BC7 und Wendeschütze der Baureihe VB/VBC6 und VB/VBC7 mit Schraubanschluß. Nicht zulässig bei den Typen TBC, B6S- u B7S-Interface Kleinschütze.Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 2Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: B6-40-00, BC6-40-00, B7-40-00, BC7-40-00, VB6-40-00, VBC6-40-00, VB7-40-00, VBC7-40-00, VB6A-40-00, VBC6A-40-00, VB7A-40-00, VBC7A-40-00Montageart: Frontmontage am SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
