Zubehör

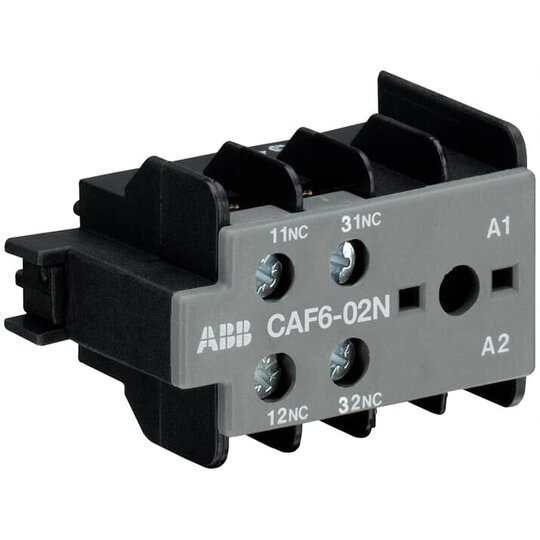

Der 2-polige Hilfskontaktblock CAF6-02N mit 2Ö eignet sich zum frontseitigen Aufschrauben an 3-polige Kleinschütze der Baureihe B/BC6 und B/BC7 und Wendeschütze der Baureihe VB/VBC6 und VB/VBC7 mit einem integrierten Öffnerhilfskontakt und Schraubanschluß. Nicht zulässig bei den Typen TBC, B6S- u B7S-Interface Kleinschütze.Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Pole: 2Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 0Bemessungsbetriebsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: B6-30-01, BC6-30-01, B7-30-01, BC7-30-01, VB6-30-01, VBC6-30-01, VB7-30-01, VBC7-30-01, VB6A-30-01, VBC6A-30-01, VB7A-30-01, VBC7A-30-01Montageart: Frontmontage am SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W
