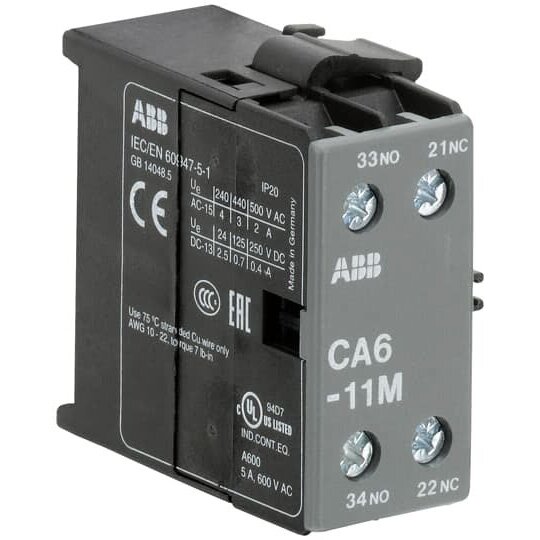

CA6-11M Hilfsschalter m. Schraubanschl.
GJL1201317R0003
10 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759543
- EAN
- 4013614050961
- Hersteller-Nr.
- GJL1201317R0003
- DEHA.-Nr.
- 0071380
- eClass.-Nr.
- 27371302
- Herstellerlink
- Wunsch-Suchbegriff
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Fehlersignalschalter | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Seitenanbau |
| Fassung | ohne |
Der 2-polige Hilfskontaktblock CA6-11M mit 1S+1Ö eignet sich zum seitlichen Anbau an 3-polige Kleinschütze der Baureihe B/BC6 und B/BC7 mit Schraubanschluß und einem integrierten Schließerhilfskontakt. Der seitliche CA6 und der frontseitige CAF6 dürfen nicht gleichzeitig installiert sein.bsspannung: Hilfsstromkreis 690 V AC / 250 V DCBemessungsbetriebsstrom AC-15: (24 V) 4 A, (240 V) 4 A, (500 V) 2 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 1,5 A, (110 V) 0,4 A, (220 / 240 V) 0,04 ABemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: B6-30-10, BC6-30-10, B7-30-10, BC7-30-10Montageart: seitliche Montage auf SchützSchutzart: IP20Verlustleistung: bei Bemessungsbedingungen pro Pol 0,27 W
