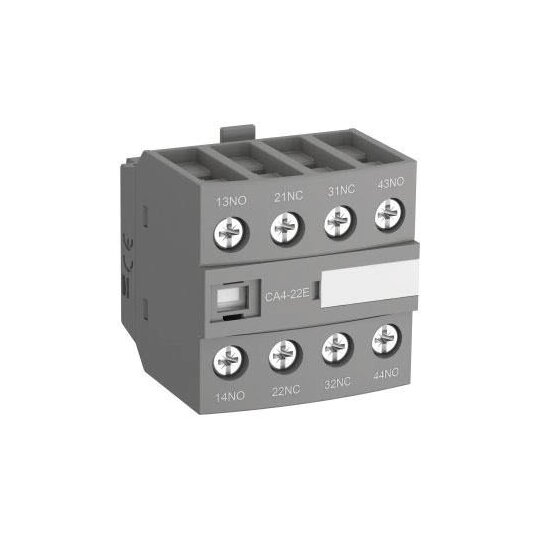

CA4-22U Hilfsschalterblock 1SBN010140R1322
1 Stück

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage:û CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontaktenû CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffnerû CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage:û CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.Normen: IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14Anschlussart: SchraubklemmeAnzahl Pole: 4Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Bemessungsbetriebsspannung: Hilfsstromkreis 690 VBemessungsbetriebsstrom AC-15: (500 V) 2 A, (690 V) 2 A, (24 / 127 V) 6 A, (220 / 240 V) 4 A, (400 / 440 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 6 A / 144 W, (48 V) 2,8 A / 134 W, (72 V) 1 A / 72 W, (110 V) 0,55 A / 60 W, (125 V) 0,55 A / 69 W, (220 V) 0,27 A / 60 W, (250 V) 0,27 A / 68 W, (400 V) 0,15 A / 60 W, (500 V) 0,13 A / 65 W, (600 V) 0,1 A / 60 WBemessungsfrequenz: Hilfsstromkreis 50 / 60 HzBemessungsisolationsspannung: gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VBemessungsstoßspannungsfestigkeit: 6 kVGeeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AFC09, AFC12, AFC16, AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZBMontageart: FrontmontageSchutzart: (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
