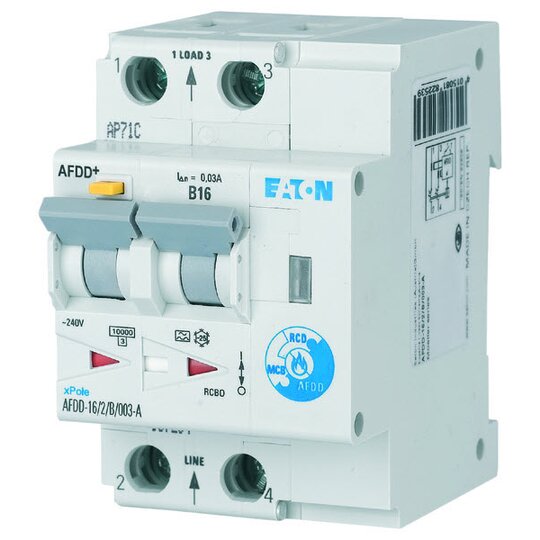

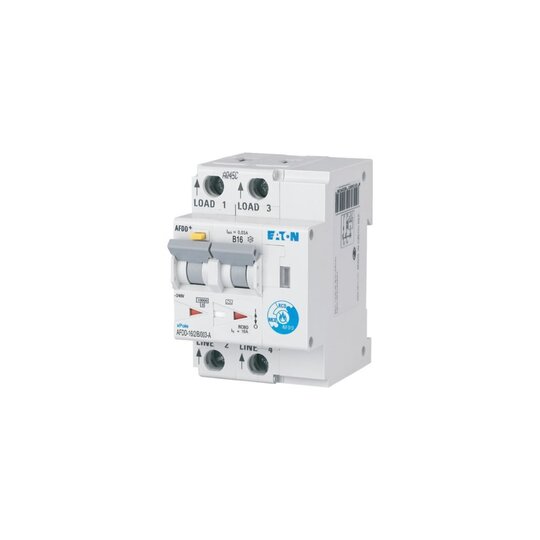

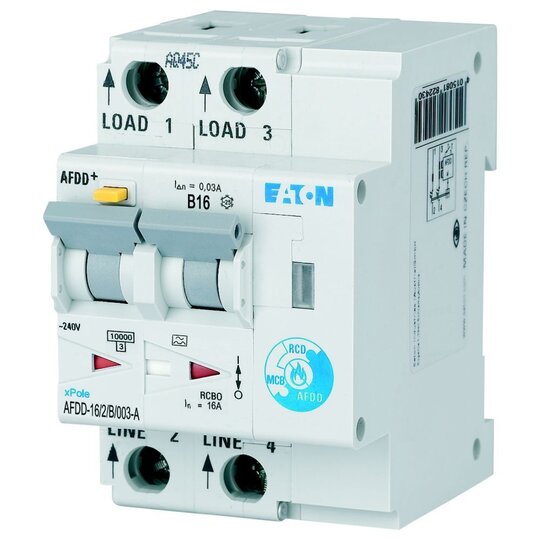

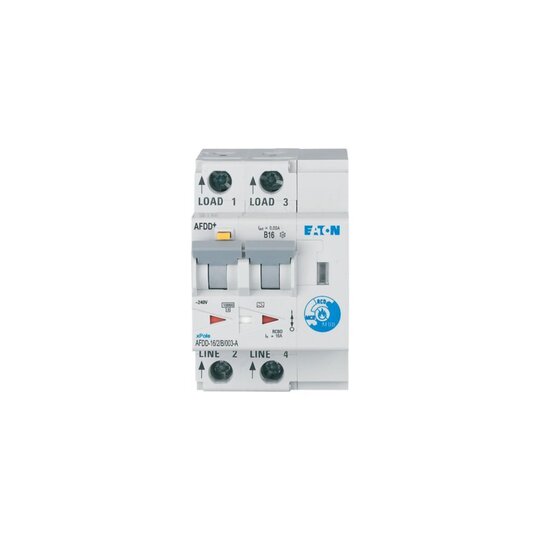

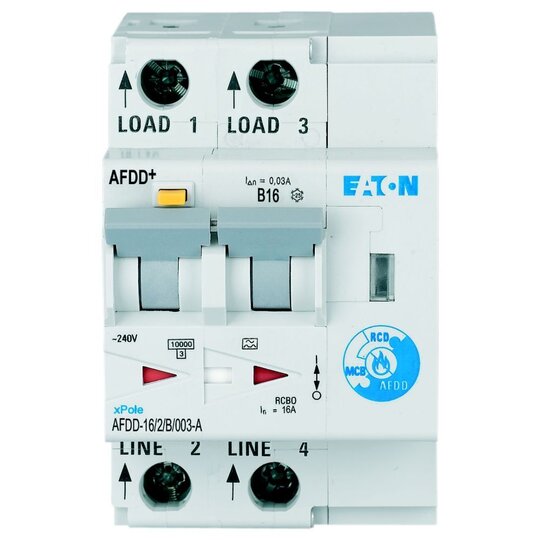

Brandschutzschalter 2polig B16A 30mA Typ-A AFDD-16/2/B/003-A 187204
1 Stück

Polzahl	2
Bemessungsspannung	230 V
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	0 kA
Frequenz	50 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	false
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	3
Einbautiefe	67 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung	0 A
Bemessungsspannung Zusatzeinrichtung	230 V
Steuerspannungsart Zusatzeinrichtung	AC
Schutzart (IP)	IP20

Eaton Brandschutzschalter AFDD-16/2/B/003-A

Technische Daten

Anwendung: Schaltgeräte für Wohn- und Zweckbau

Auslösecharakteristik: B

Typ: A

Pole: 2-polig

Auslösung: unverzögert

Verschienungstyp: ZV-SS

Kontaktstellungsanzeige: rot / grün

Montage: Tristabiler Rastschieber ermöglicht Ausbau aus einem bestehenden Verbund

Klemmen oben und unten: Maul/Liftklemmen

Schutzart: IP20 Schalter / IP40 eingebaut

Klimafestigkeit: gemäß IEC/EN 61009

Klemmenschutz: Berührungsschutz nach VBG4, ÖVE-EN 6

Lebensdauer elektrisch: >= 4.000 Schaltspiele

Lebensdauer mechanisch: >= 20.000 Schaltspiele

Elektrische Daten

Bemessungstrom: 16 A

Bemessungsfehlerstrom: 0,03 A

Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA

Bemessungsschaltvermögen nach IEC/EN 61009: 10 kA

Bemessungskurzschlussfestigkeit: 10 kA

Sensitivität: pulsstromsensitiv

Stoßstromfestigkeit: bedingt stoßstromfest 250 A

Grenzwerte der Betriebsspannung (Testkreis): 170 - 264 V AC

Temperaturen

zulässiger Umgebungstemperaturbereich: -25 °C bis +40 °C

zulässige Lager- bzw. Transporttemperatur: -35 °C bis +60 °C

Abmessungen

Kappen-Einbaumaß: 45 mm

Gerätesockelmaß: 80 mm

Einbaubreite: 54 mm (3TE)
