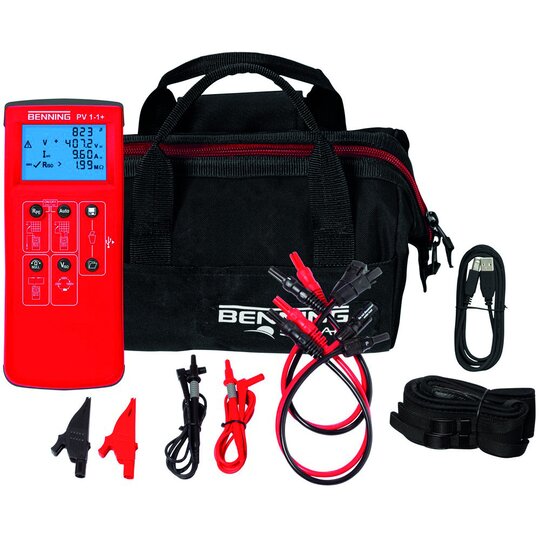

Benning BENNING PV 1-1+ PV-Inststester.messwertspeicher 05042101

Hersteller-Nr. 05042101 170885101
Ihr Nettopreis
Art.-Nr.
1595647
EAN
4014651421011
DEHA.-Nr.
7020249
eClass.-Nr.
27201116
Zolltarif-Nr.
90303200
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Anzeige graphisch
Mit Display true
Grenzwertanzeige false
Ausführung der Schnittstelle USB
Isolationswiderstandsmessbereich 0.2 - 199 MOhm
Art der Spannungsversorgung Batterie
Messwertspeicher true
Schutzleiterwiderstandsmessbereich 0.05 - 199 Ohm
Schutzleiterstrom false
Durchgangswiderstand 0 Ohm
Berührungsstrom false
Durchgangsmessung Strom 0 mA
Verbraucherstrommessung false
Kompensation des Messleitungswiderstandes manuell
Leistungsmessung false
Leerlaufspannungsmessung Uoc 5 - 1000 V
Kurzschlussstrommessung Isc 0.5 - 15 A
Ableitstrommessung DC false
Isolationswiderstandsmessbereich 0.05 - 199 MOhm
Auslösezeitmessung von (P)RCDs false
Anschluss für externe Messadapter false
Isolationswiderstandsmessung Spannung 250 - 1000 V
Prüfen von Verlängerungsleitungen false
Fremdspannungserkennung false
Automatischer Prüfablauf true
Polaritätsprüfung true
Messwertspeicher true
Erdschlussmessung false
Drucker integriert false
Messung Sonneneinstrahlung false
Mit Temperaturmessung false
Aktive Prüfung false
Passive Prüfung false
Modul Datenbank false
Alternative Methode false
Parallelleitungswiderstandsmessung Rp false
Differenzstrommethode false
Messung des internen Serienwiderstands Rs false
Direkte Methode false
Messung Maximum Power Point (MPP) false
Spannungsmessung true
Spitzenleistungsmessung (Ppk) false
Geeignet zur Verwendung durch eine unterwiesene Person true
Umstellung auf STC false
Ausführung der Schnittstelle USB-A
Umstellung auf NOCT false
Druckeranschluss ohne
Strom-Spannungs-Kurven-Aufzeichnung false
Prüfung nach EN 50678 false
Füllfaktormessung (FF) false
Prüfung nach EN 50699 false
Prüfung nach EN 62638 false
Messung des Wechselrichter-Wirkungsgrads false
Prüfung nach EN 62911 false
Leistungsverhältnis (PV) 0 %
Prüfung nach IEC/EN 60974-4 false
Mit Fernbedienung false
Prüfung nach IEC/EN 62353 false
Schutzart (IP) IP40
Eingabe von Prüflingsinformationen false
Messkreiskategorie CAT I
Prüfung nach VDE 0701 false
Max. Spannung Messkreiskategorie 1000 V
Prüfung nach VDE 0702 false
Länge 270 mm
Prüfung nach VDE 0701/0702 false
Breite 115 mm
Prüfung nach VDE 0751 false
Höhe 80 mm
Prüfung nach VDE 540-4 false
Gewicht 1,1 kg
Konform IET-Leitfaden: In-Service-Inspektion und -prüfung, 5. Ausgabe false
Gewicht mit Akkupack 1,2 kg

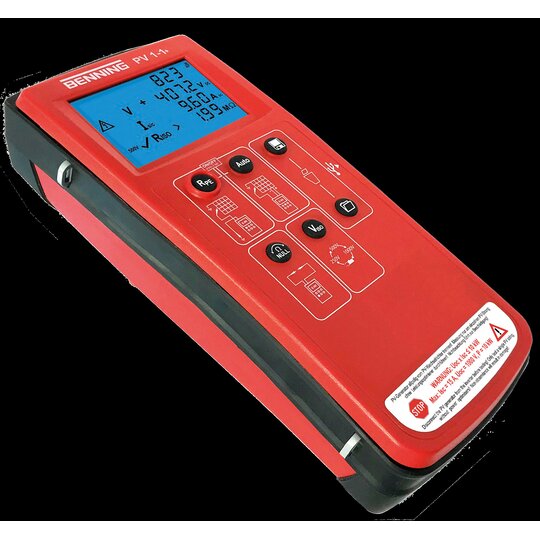

Benning PV 1-1+. PV-Installationstester. Geeignet für Solarteure zur Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, PV-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme gemäß VDE 0126-23,DIN EN 62446. Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen. Vorteile des BENNING PV 1-1+: Verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden, optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme, modifiziertes Gehäuse mit umlaufenden Gummischutz und Befestigungsösen zur Aufnahme eines Traggurtes für handfreies Arbeiten. Ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort. Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Beleuchtetes Grafikdisplay. Messungen: Isolationswiderstand 0.05 MOhm - 199 MOhm. Einstellbare Prüfspannung 250 V bis 1000 V. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstand 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannung 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420). Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Messwertspeicher für 200 PV-Stränge. USB-Schnittstelle für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Inkl. Trageriemen, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Solar Datalogger über Downloadlink, Sicherung 0,5 A (749771)
