Benning BENNING EV 3-2 Messadapter Prfg. EVSE-Ladestationen Wallboxen 044169

Hersteller-Nr. 044169 45562955
Ihr Nettopreis
Art.-Nr.
1595440
EAN
4014651441699
DEHA.-Nr.
6525416
eClass.-Nr.
27200392
Zolltarif-Nr.
90303900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Art des Zubehörs sonstige
Art des Adapters elektrisch
Zubehör true
Verwendbar mit einem Multimeter false
Ersatzteil false
Verwendbar mit einem Stromzange false
Set-Ausführung false
Verwendbar mit einem Prüfgerät für Geräte false
Mit Koffer/Tasche false
Verwendbar mit einem Installationstester true
Stecktechnik sonstige
Verwendbar mit einem Erdungsmesser false
Werkstoff des Isoliermaterials sonstige
Verwendbar mit einem Maschinentester false
Verwendbar mit einem Leistungsanalysator false
Verwendbar mit einem Prozesskalibrator false
Messkreiskategorie CAT II
Verwendbar mit einem Messgerät für Umwelteinflüsse false
Verwendbar mit einem Scopemeter false
Verwendbar mit einer Wärmebildkamera false
Verwendbar mit einem Schwingungsmesser false
Verwendbar mit einem Ultraschall-Lecksucher false
Verwendbar mit Lasergeräten false
Geeignet für E-Mobility-Test true
Geeignet für Photovoltaik-Test false
Messkreiskategorie CAT II
Max. Spannung Messkreiskategorie 300 V
Steckverbindertyp Eingang sonstige
Steckverbindertyp Ausgang sonstige
Max. Eingangsspannung 430 V
Max. Ausgangsspannung 430 V
Max. Eingangsstrom 40 A
Max. Ausgangsstrom 40 A
Schutzart (IP) IP40
Mit Koffer/Tasche true
Verschmutzungsgrad 2
Betriebstemperatur 0 - 40 €C
Länge 175 mm
Breite 300 mm
Höhe 125 mm

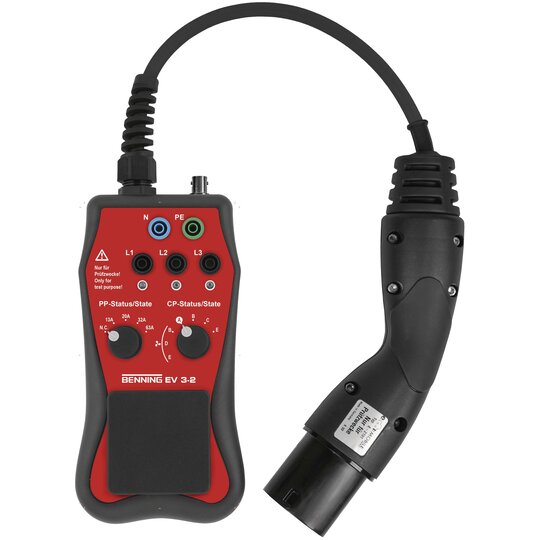

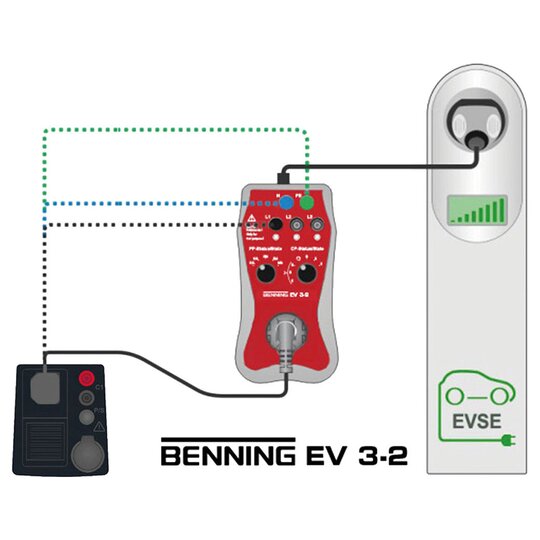

Benning EV 3-2. Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Länge der Prüfleitung: 0,3 m. Inklusive Schutztasche.
