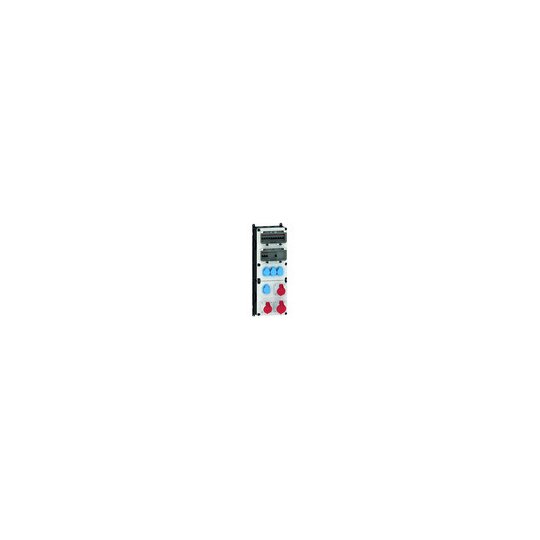

Bals 89119 VARIABOX-XXL IP44 4xSteckd. 2CEE16A CEE32A 4C16 1p 2C16 3p Fi63

Listenpreis
Art.-Nr.
3251834
EAN
4024941206518
Hersteller-Nr.
89119
DEHA.-Nr.
3777432
eClass.-Nr.
27440501
Zolltarif-Nr.
85371098
CEE-Steckdose - 16 A 2x16A5p400V
CEE-Steckdose - 32 A 1x32A5p400V
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der SCHUKO-Steckdosen 4
Anzahl der Steckdosen Dänische Norm (Erdungsstift) 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Sonstige Einbauten und/oder Leerplätze 0
Absicherung LS-Schalter
FI-Schutzschalter FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses Kunststoff
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses sonstige
Kabellänge 0 m
Handhabung Wandmontage
Schutzart (IP) IP44
Militärausführung false
Farbe grau

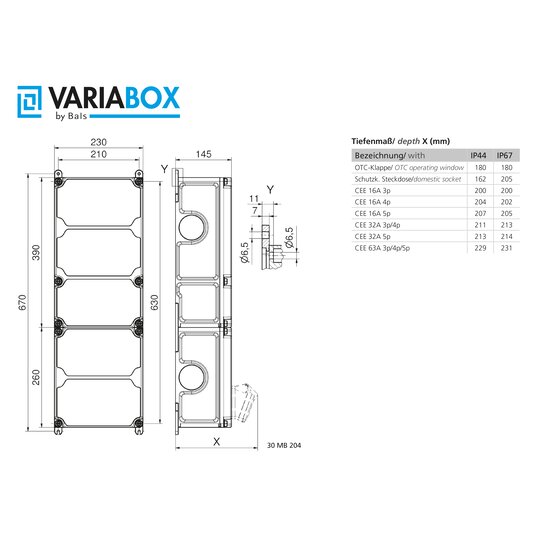

Höhe 650 mm
Breite 230 mm
Tiefe 145 mm

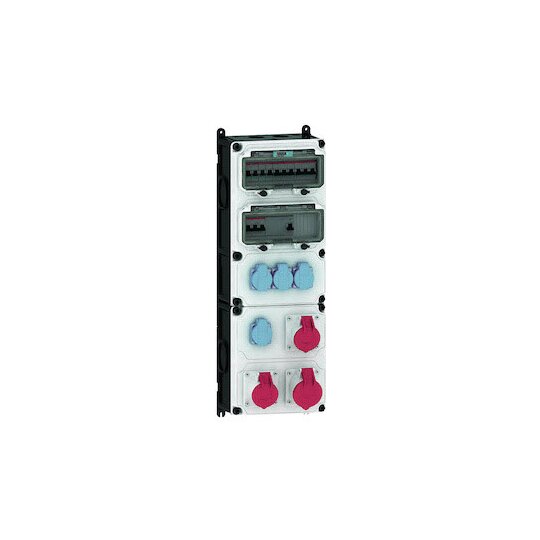

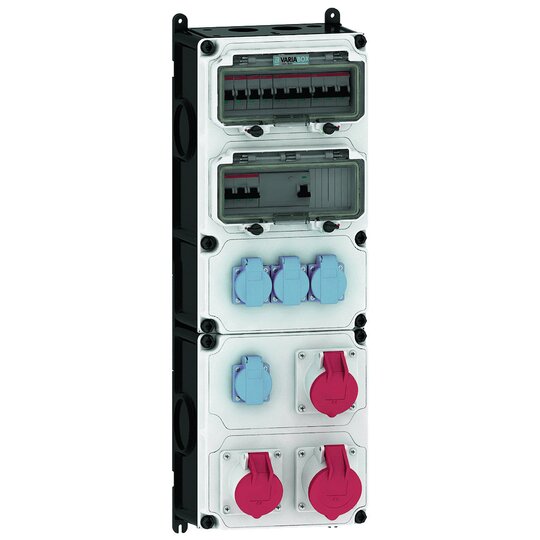

VARIABOX, Norm: DIN EN 61439, Schutzart: IP44, Gehäuse:hochwertiges, schlagfestes Kunststoffgehäuse (PBT) plombierbar, mit Außen und Innenbefestigung, Oberteil gerade und seitlich anscharniert, Absicherung auf vorziehbarer Tragschiene montiert, Deckelschrauben unverlierbar, Absicherungselemente angeordnet unter durchsichtiger Betätigungsklappe mit bedienerfreundlicher OTC Mechanik (one touch close), Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017, Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm, RDF-Faktor: 0,71, InA: 63, Bestückung:4 x Schutzkontaktsteckdose 16A 230V IP54 blau 2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt 1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt, Absicherung/Schutzmaßnahme:4 x C-Automat 16A 1p 2 x C-Automat 16A 3p 1 x C-Automat 32A 3p 1 x FI-Schalter 63/0,03A 4p, Leitungseinführung/Anschlussmöglichkeit:1 x M12, 1 x M20, 2 x M40 oben1 x M12, 1 x M20, 2 x M40 unten1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)Zusätzliche Informationen:Anschlussfertig verdrahtet.
