| CEE-Steckdose - 16 A |
2x16A5p400V |
| CEE-Steckdose - 32 A |
1x32A5p400V |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Anzahl der SCHUKO-Steckdosen |
2 |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
0 |
| Sonstige Einbauten und/oder Leerplätze |
0 |
| Absicherung |
D0-Sicherung |
| Werkstoff des Gehäuses |
Kunststoff |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Art des Netzanschlusses |
sonstige |
| Kabellänge |
0 m |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP44 |
| Militärausführung |
false |
| Farbe |
grau |

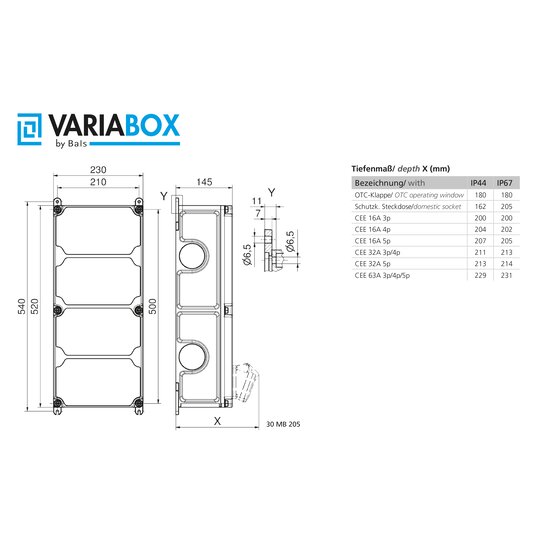

| Höhe |
520 mm |
| Breite |
230 mm |
| Tiefe |
145 mm |

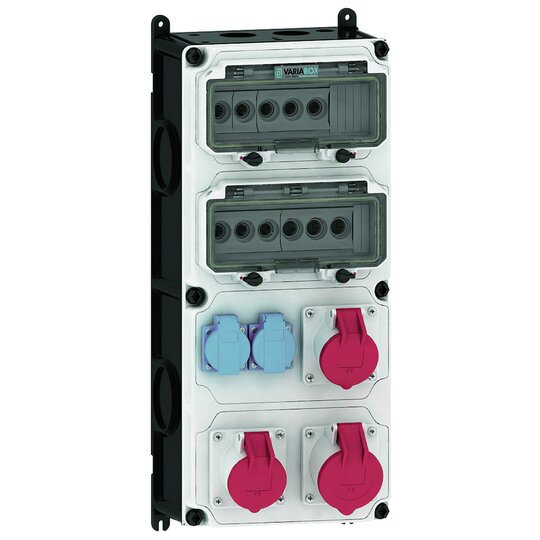

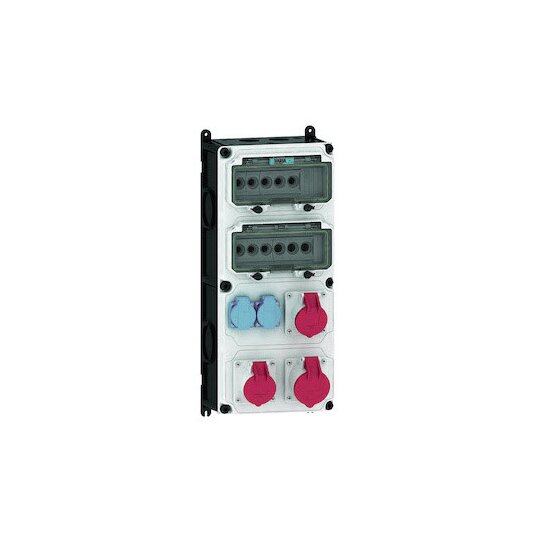

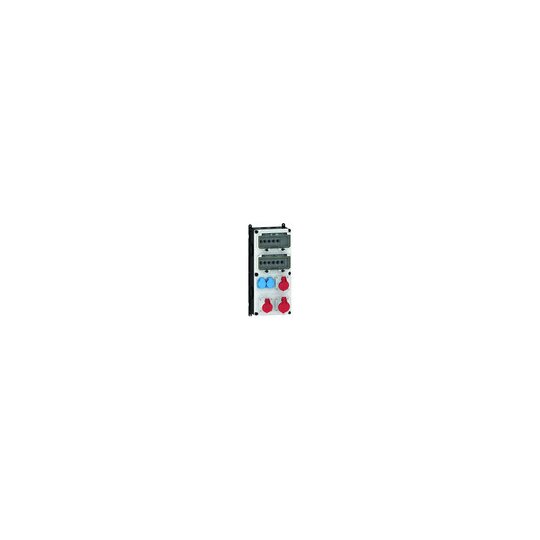

VARIABOX Norm: DIN EN 61439-2 Schutzart: IP44 Gehäuse:hochwertiges, schlagfestes Kunststoffgehäuse (PBT) plombierbar, mit Außen- und Innenbefestigung Oberteil gerade und seitlich anscharniert Deckelschrauben unverlierbar, Absicherungselemente angeordnet unter durchsichtiger Betätigungsklappe mit bedienerfreundlicher OTC Mechanik (one touch close) Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017 Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm RDF-Faktor: 1 InA: 63 Bestückung:2 x Schutzkontaktsteckdose 16A 230V blau IP 44 2 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt 1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt Absicherung/Schutzmaßnahme:2 x D01 1p 2 x D01 3p 1 x D02 3p auf vorziehbarer Tragschiene montiert Leitungseinführung/Anschlussmöglichkeit:1 x M12, 1 x M20, 2 x M40 oben (1-mal M40 links offen)1 x M12, 1 x M20, 2 x M40 untenZusätzliche Informationen:Anschlußfertig verdrahtet auf Zählerklemmstein5x25 mm² / Typ: C (für Schleifleitung geeignet)Aufbau gemäß Z-Nr. Z120242CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-ConnectAnschlußtechnik
