| CEE-Steckdose - 16 A |
1x16A5p400V |
| CEE-Steckdose - 32 A |
1x32A5p400V |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Anzahl der SCHUKO-Steckdosen |
2 |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
0 |
| Sonstige Einbauten und/oder Leerplätze |
0 |
| Absicherung |
LS-Schalter |
| FI-Schutzschalter |
FI mit IFN 0,03 A (Standard) |
| Werkstoff des Gehäuses |
Kunststoff |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Art des Netzanschlusses |
sonstige |
| Kabellänge |
0 m |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP44 |
| Militärausführung |
false |
| Farbe |
grau |
| Höhe |
390 mm |
| Breite |
230 mm |
| Tiefe |
145 mm |

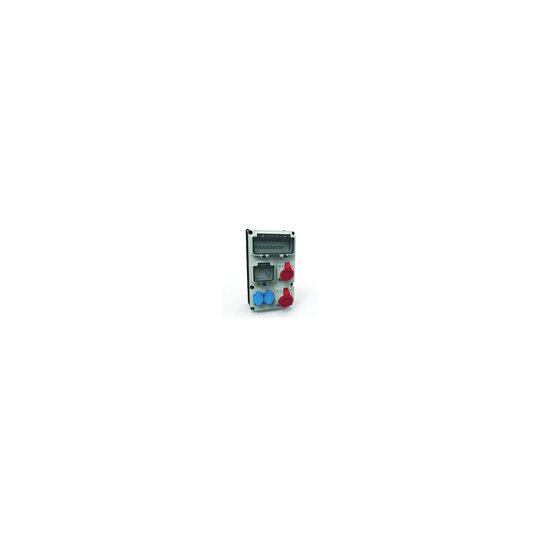

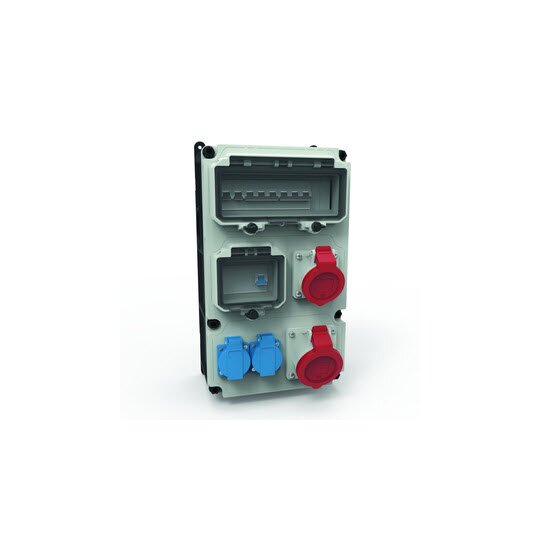

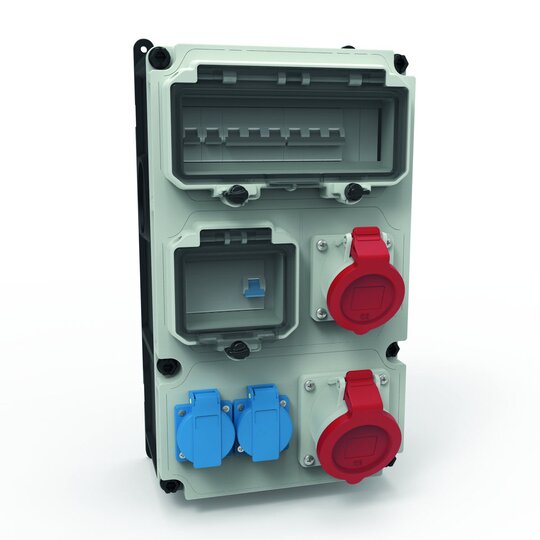

VARIABOX - L Norm: DIN EN 61439-3 Schutzart: IP44 Gehäuse:hochwertiges, schlagfestes Kunststoffgehäuse (PBT)plombierbar, mit Außen und Innenbefestigung,Oberteil gerade und seitlich anscharniert,Absicherung auf vorziehbarer Tragschiene montiert,Deckelschrauben unverlierbar, Absicherungselementeangeordnet unter durchsichtiger Betätigungsklappemit bedienerfreundlicher OTC Mechanik(one touch close) Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017 Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm RDF-Faktor: 0,61 InA: 39 Bestückung:2 x Schutzkontaktsteckdose 16A 230V IP54 blau1 x CEE-Steckdose 16A 400V 5p 6h IP54 IQ geneigt1 x CEE-Steckdose 32A 400V 5p 6h IP54 IQ geneigt Absicherung/Schutzmaßnahme:2 x C-Automat 16A 1p1 x C-Automat 16A 3p1 x C-Automat 32A 3p1 x FI-Schalter 40/0,03A 4p Typ A / Gesamt Leitungseinführung/Anschlussmöglichkeit:1 x M12, 1 x M20, 2 x M40 oben1 x M12, 1 x M20, 2 x M40 unten1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)Zusätzliche Informationen:Anschlussfertig verdrahtet.
