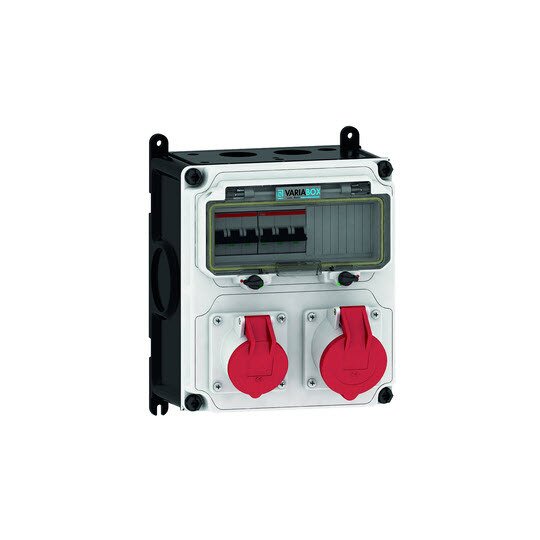

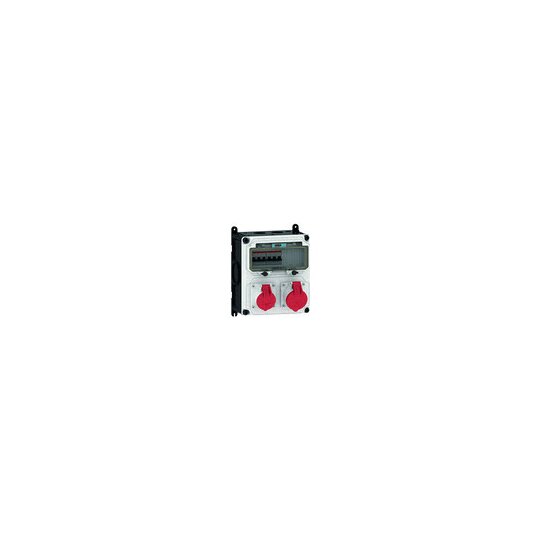

Bals 89021 VARIABOX-M IP44 1CEE16/32A 1C16/32 3p

Listenpreis
Art.-Nr.
3251916
EAN
4024941205542
Hersteller-Nr.
89021
DEHA.-Nr.
3849176
eClass.-Nr.
27440501
Zolltarif-Nr.
85371098
CEE-Steckdose - 16 A 1x16A5p400V
CEE-Steckdose - 32 A 1x32A5p400V
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Dänische Norm (Erdungsstift) 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Sonstige Einbauten und/oder Leerplätze 0
Absicherung LS-Schalter
Werkstoff des Gehäuses Kunststoff
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses sonstige
Kabellänge 0 m
Handhabung Wandmontage
Schutzart (IP) IP44
Militärausführung false
Farbe grau

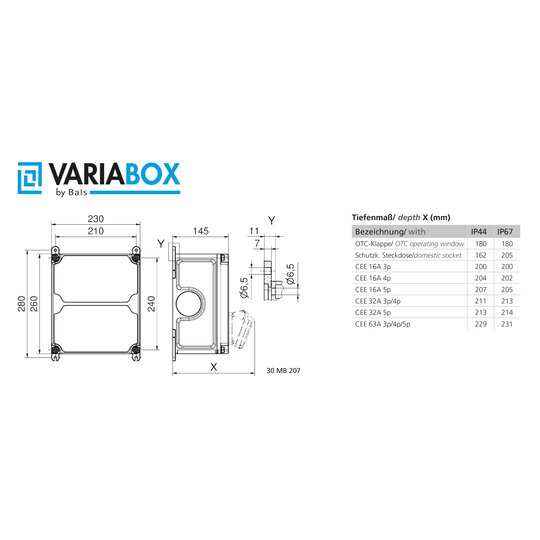

Höhe 260 mm
Breite 230 mm
Tiefe 145 mm

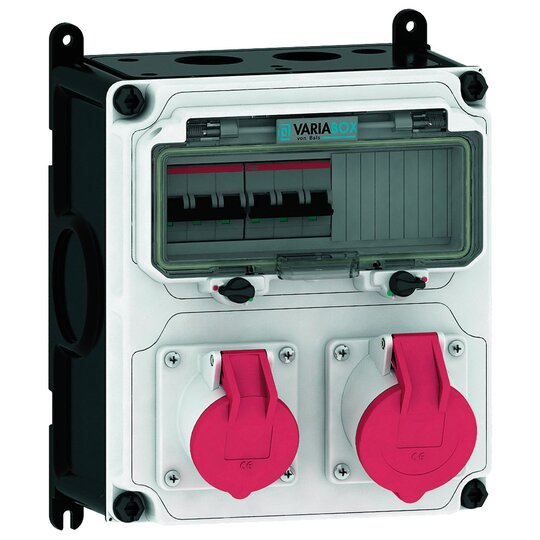

VARIABOX, Norm: DIN EN 61439-2, Schutzart: IP44, Gehäuse:hochwertiges, schlagfestes Kunststoffgehäuse (PBT), plombierbar, mit Außen- und Innenbefestigung, Oberteil gerade und seitlich anscharniert, Deckelschrauben unverlierbar, Absicherungselemente angeordnet unter durchsichtiger Betätigungsklappe mit bedienerfreundlicher OTC Mechanik (one touch close), Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017, Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm, RDF-Faktor: 0,78, Bestückung:1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt 1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt, Absicherung/Schutzmaßnahme:1 x C-Automat 16A 3p 1 x C-Automat 32A 3p auf vorziehbarer Tragschiene montiert, Leitungseinführung/Anschlussmöglichkeit:1 x M12, 1 x M20, 2 x M40 oben (1-mal M40 links offen)1 x M12, 1 x M20, 2 x M40 untenZusätzliche Informationen:Anschlußfertig verdrahtet auf Zählerklemmstein5x25 mm² / Typ: CAufbau gemäß Z-Nr. Z120148CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-ConnectAnschlußtechnik
