| CEE-Steckdose - 16 A |
1x16A5p400V |
| CEE-Steckdose - 32 A |
1x32A5p400V |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Anzahl der SCHUKO-Steckdosen |
2 |
| Absicherung |
LS-Schalter |
| FI-Schutzschalter |
FI mit IFN 0,03 A (Standard) |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Art des Netzanschlusses |
sonstige |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP54 |
| Militärausführung |
false |
| Höhe |
455 mm |
| Breite |
330 mm |
| Tiefe |
200 mm |

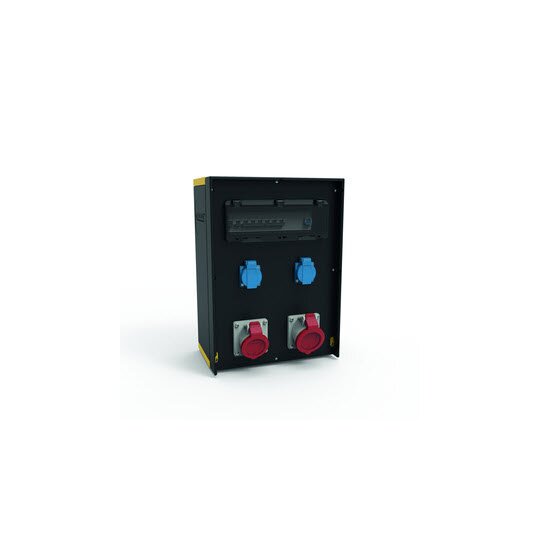

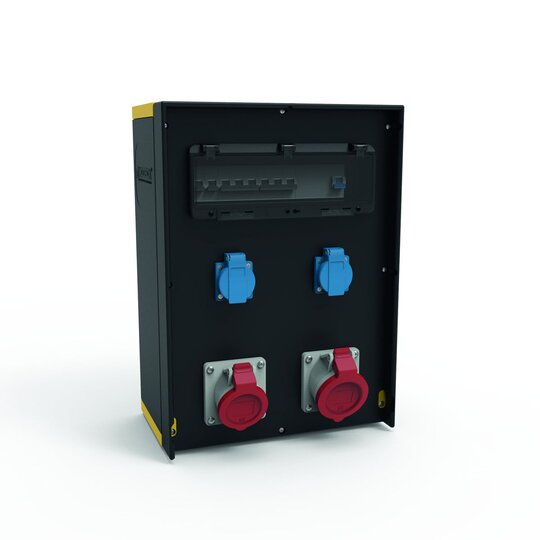

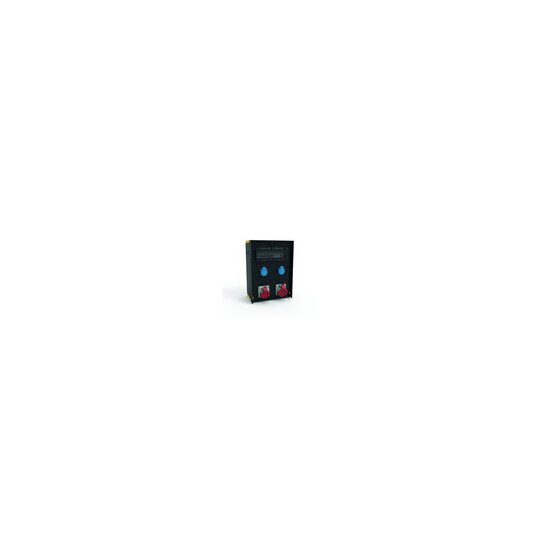

MODBOX Norm: DIN EN 61439-3 Schutzart: IP54 Gehäuse:schlagfestes, schwer entflammbaresVollgummi Gehäuse, UV beständig, halogenfrei,alterungs-, temperatur, öl und säurebeständig,gute chemische Beständigkeit,Absicherungselemente angeordnet unter transparenterRast-Betätigungsklappe Gerätefarbe: Gehäuseoberteil schwarz ähnlich RAL 9017, Gehäuseunterteil schwarz ähnlich RAL 9017 Gerätehöhe: 455 mm, Gerätebreite: 330 mm, Gerätetiefe: 200 mm RDF-Faktor: 0,69 InA: 63 Bestückung:2 x Schutzkontaktsteckdose 16A 230V IP54 blau1 x CEE-Steckdose 16A 400V 5p 6h IP54 IQ geneigt1 x CEE-Steckdose 32A 400V 5p 6h IP54 IQ geneigt Absicherung/Schutzmaßnahme:2 x C-Automat 16A 1p1 x C-Automat 16A 3p1 x C-Automat 32A 3p1 x FI-Schalter 63/0,03A 4p allstromsensitiv Typ B Leitungseinführung/Anschlussmöglichkeit:1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)1 x Bohrloch M40 oben1 x Verschlussschraube M40 oben2 x Verschlussschraube M40 untenZusätzliche Informationen:Anschlussfertig verdrahtet.
60003233_BA_Wandverteiler_allgemein_27.pdf
Montageanleitung
|
DB_5403479_de.pdf
Produktdatenblatt
|
DB_5403479_de_CH.pdf
Produktdatenblatt
|
DB_5403479_fr_FR.pdf
Produktdatenblatt
|
DB_5403479_en_GB.pdf
Produktdatenblatt
|
DB_5403479_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_14.pdf
RoHS-Erklärung
|
CE_Modbox_8.pdf
DOC CE-Erklärung
|
|
|
|
|
Produktvideo
hochgeladen am 11.02.2025
|
