| CEE-Steckdose - 16 A |
2x16A5p400V |
| CEE-Steckdose - 32 A |
ohne |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Anzahl der SCHUKO-Steckdosen |
3 |
| Anzahl der Steckdosen Dänische Norm (Erdungsstift) |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 |
0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 |
0 |
| Absicherung |
LS-Schalter |
| FI-Schutzschalter |
FI mit IFN 0,03 A (Standard) |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Art des Netzanschlusses |
sonstige |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP67 |
| Militärausführung |
false |
| Höhe |
455 mm |
| Breite |
330 mm |
| Tiefe |
200 mm |

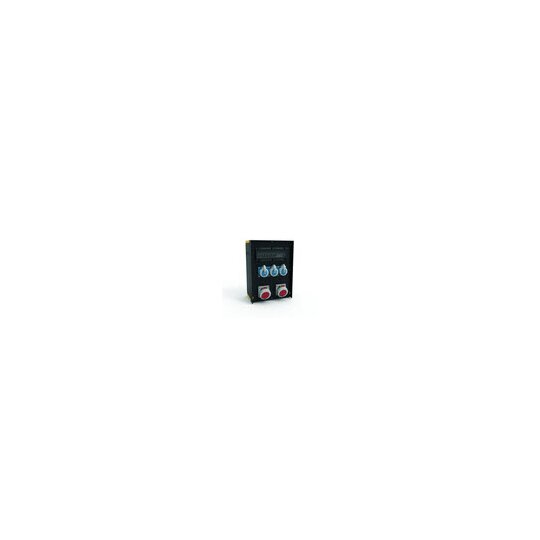

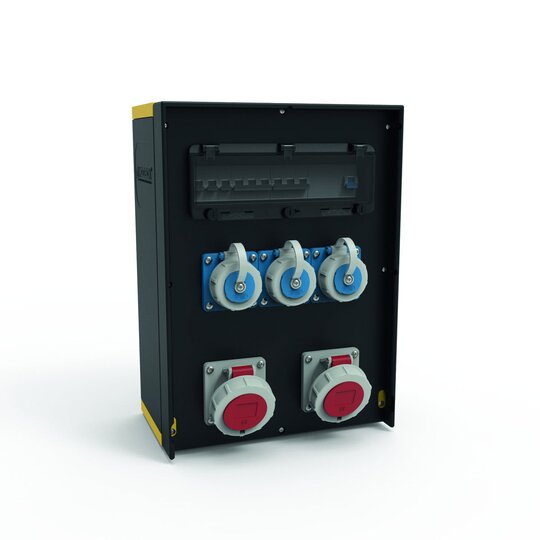

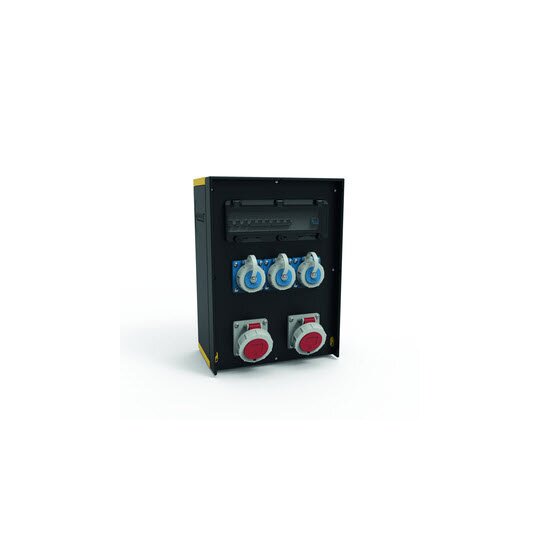

MODBOX Schutzart: IP67 Gehäuse:schlagfestes, schwer entflammbaresVollgummi Gehäuse, UV beständig, halogenfrei,alterungs-, temperatur, öl und säurebeständig,gute chemische Beständigkeit,Absicherungselemente angeordnet unter transparenterRast-Betätigungsklappe Gerätefarbe: Gehäuseoberteil schwarz ähnlich RAL 9017, Gehäuseunterteil schwarz ähnlich RAL 9017 Gerätehöhe: 455 mm, Gerätebreite: 330 mm, Gerätetiefe: 200 mm RDF-Faktor: 0,73 InA: 40 Bestückung:3 x Schutzkontaktsteckdose 16A 230V IP67 blau2 x CEE-Steckdose 16A 400V 5p 6h IP67 IQ geneigt Absicherung/Schutzmaßnahme:3 x C-Automat 16A 1p2 x C-Automat 16A 3p1 x FI-Schalter 40/0,03A 4p Typ A Leitungseinführung/Anschlussmöglichkeit:1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)2 x Verschlussschraube M12 unten2 x Verschlussschraube M40 untenZusätzliche Informationen:Oben keine Gewindbohrungen.Anschlussfertig verdrahtet.
