| IEC-Stromstärke |
16 A |
| Polzahl |
2 |
| Spannung nach EN 60309-2 |
sonstige |
| Uhrzeit-Stellung |
0 h |
| Kennfarbe |
violett |
| RAL-Nummer |
4005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

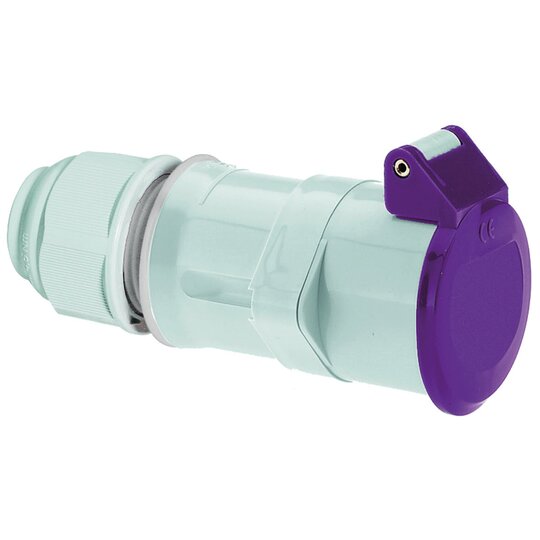

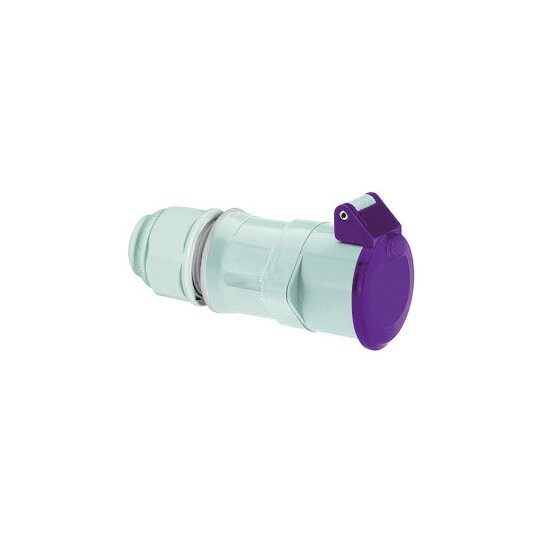

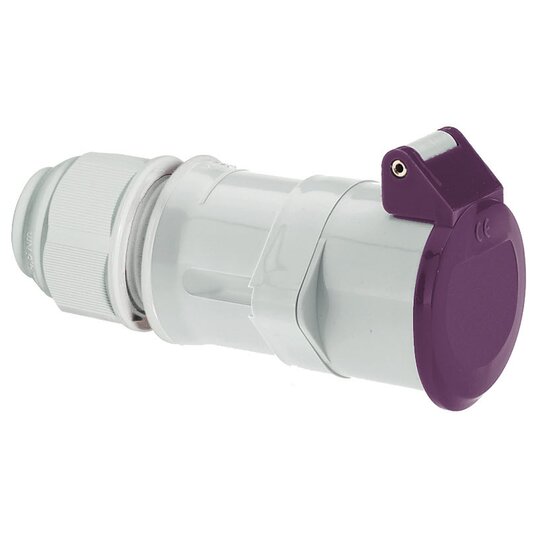

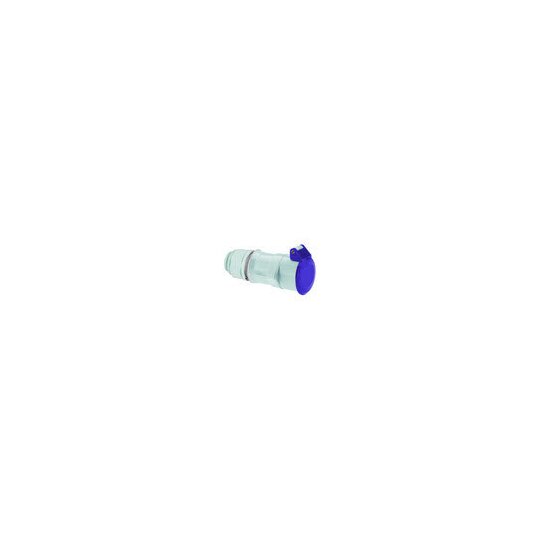

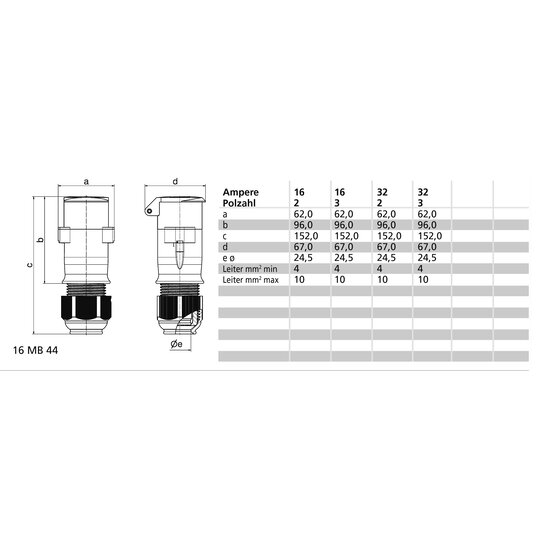

Kleinspannungs-Kupplung 16A 2p (2P) 24V (20 bis 25V) keine Hilfsnase oder Nut IP44 Frequenz: 50/60Hz Technische Kennfarbe: violett RAL 4005 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Kragen grau RAL 7035, Klappdeckel violett RAL 4005, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035 Gerätehöhe: 152 mm, Gerätebreite: 62 mm, Gerätetiefe: 67 mm Sonstige technische Eigenschaften: Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm
