| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
sonstige |
| Polzahl |
3 |
| Uhrzeit-Stellung |
0 h |
| Kennfarbe |
violett |
| RAL-Nummer |
4005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

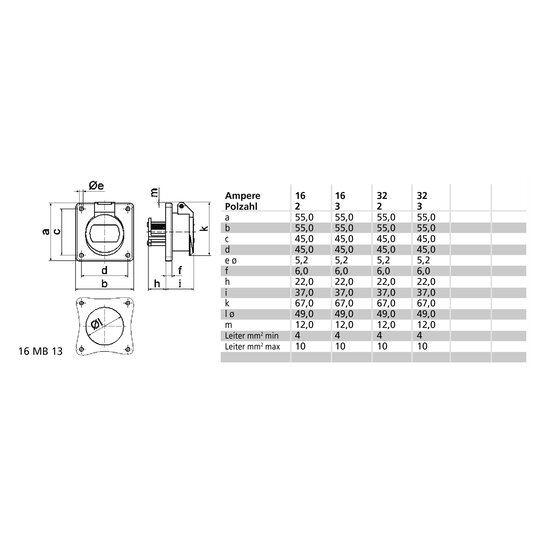

| Flanschmaß vertikal |
55 mm |
| Bohrlochabstand vertikal |
45 mm |
| Flanschmaß horizontal |
55 mm |
| Bohrlochabstand horizontal |
45 mm |

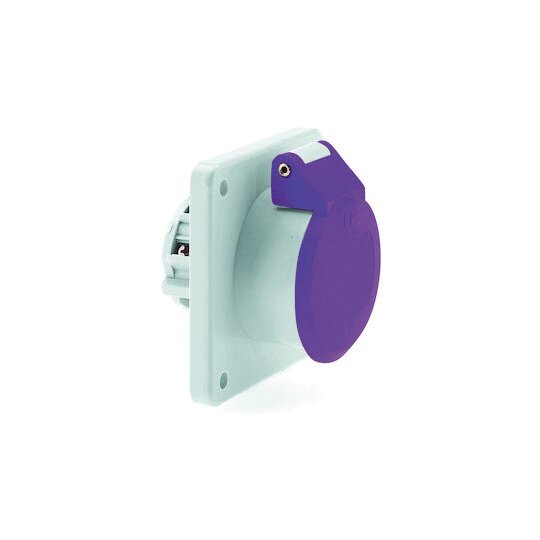

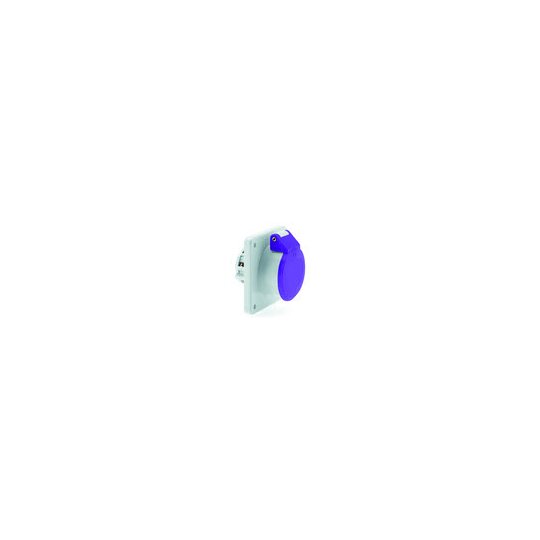

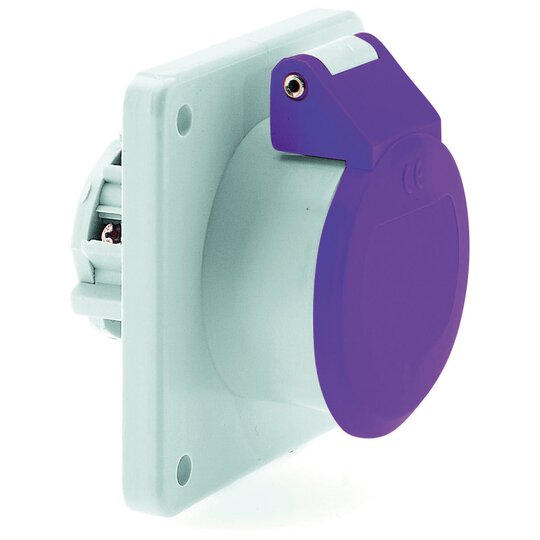

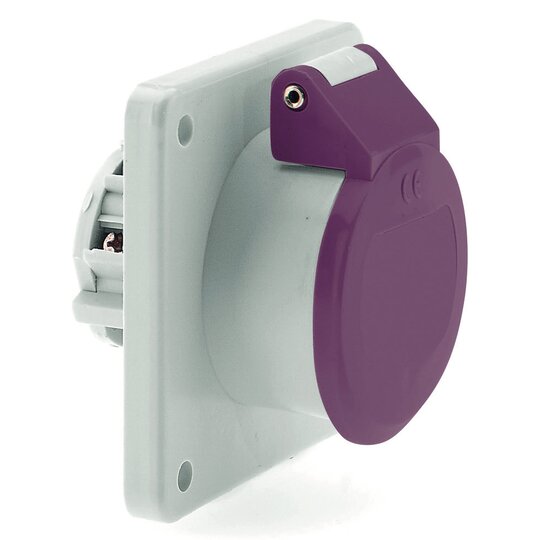

Kleinspannungs-Anbausteckdose gerade 16A 3p (3P) 24V (20 bis 25V) keine Hilfsnase oder Nut IP44 Frequenz: 50/60Hz Technische Kennfarbe: violett RAL 4005 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Gehäuse grau RAL 7035, Klappdeckel violett RAL 4005 Gerätehöhe: 67 mm, Gerätebreite: 55 mm, Gerätetiefe: 59 mm Flanschmaß vertikal: 55 mm, Flanschmaß horizontal: 55 mm Bohrlochabstand vertikal: 45 mm, Bohrlochabstand horizontal: 45 mm
