| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

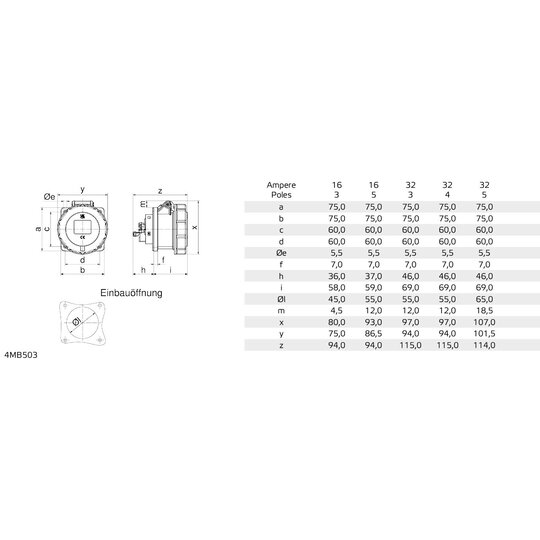

| Flanschmaß vertikal |
75 mm |
| Bohrlochabstand vertikal |
60 mm |
| Bohrlochabstand horizontal |
60 mm |

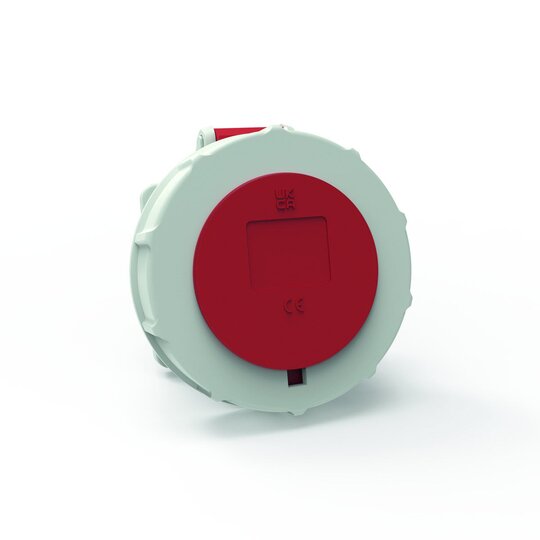

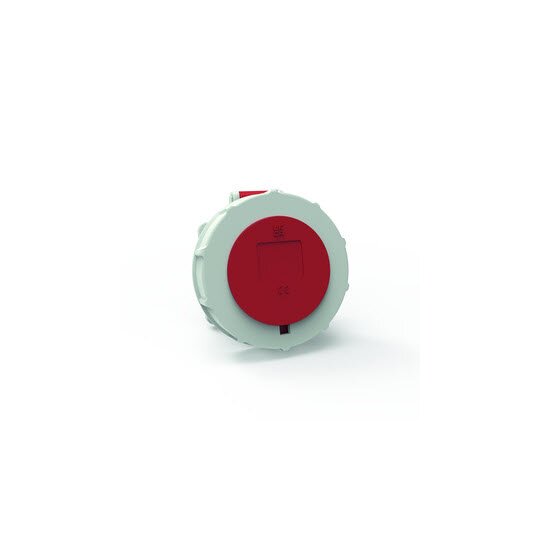

Anbausteckdose INNOLINQ mit QUICK-CONNECT gerade 32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 10,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit KONTEX-ULTRA Kontakt Kabeleinführung: sonstige Gerätefarbe: Klappdeckel rot RAL 3000, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 105 mm, Gerätebreite: 101 mm, Gerätetiefe: 110 mm Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm Halogenfrei: TRUE
