| IEC-Stromstärke |
32 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

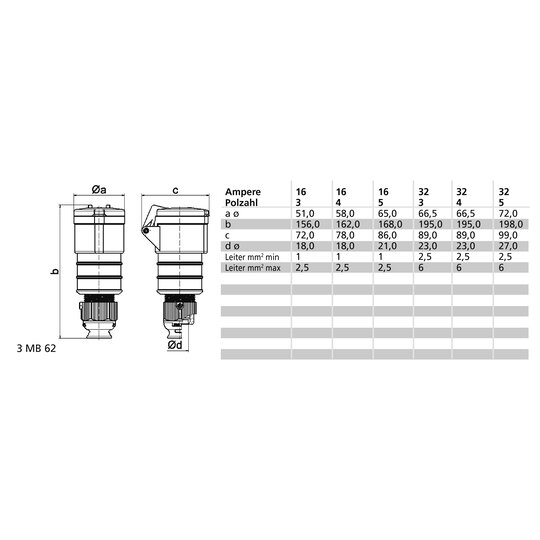

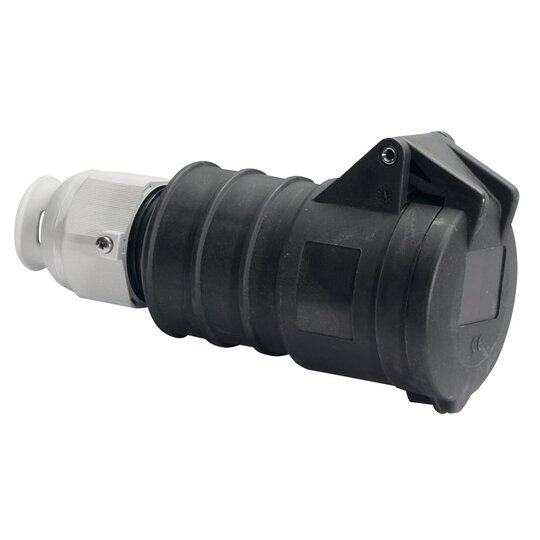

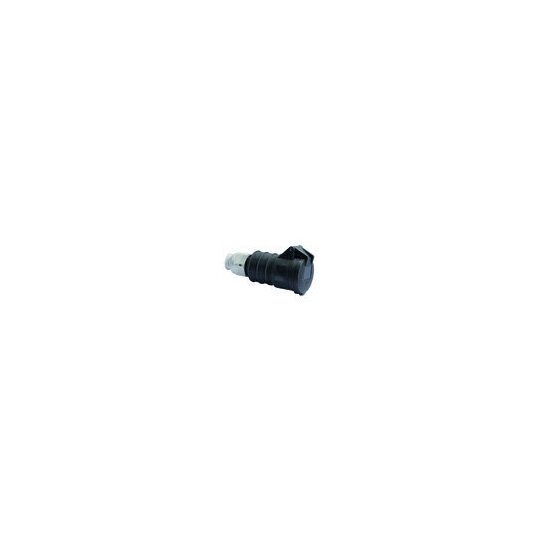

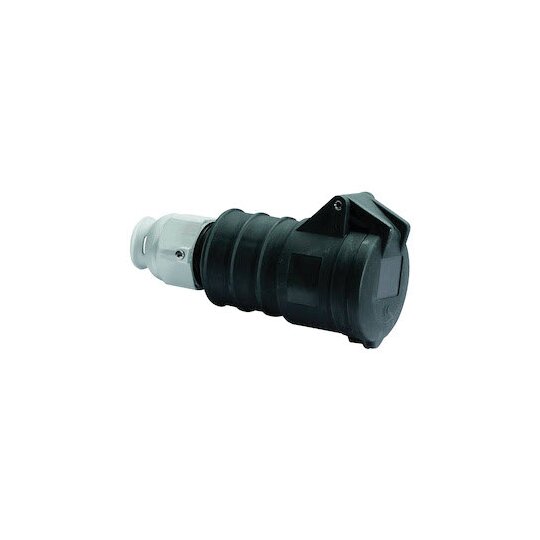

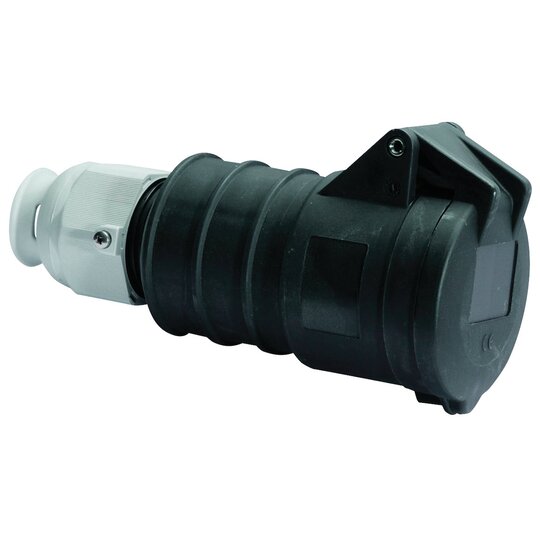

Kupplung QUICK-CONNECT TE 32A 4p (3P+PE) 500V (480 - 500V~) 7h IP44 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse schwarz RAL 9005, Kabelverschraubung grau RAL 7035 Gerätehöhe: 198 mm, Gerätebreite: 66 mm, Gerätetiefe: 91 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm, Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
60003211_BA_St_Ku_16A_32A_QC.pdf
Montageanleitung
|
DB_31976_de.pdf
Produktdatenblatt
|
DB_31976_fr_FR.pdf
Produktdatenblatt
|
DB_31976_en_PL.pdf
Produktdatenblatt
|
DB_31976_de_CH.pdf
Produktdatenblatt
|
DB_31976_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_14.pdf
RoHS-Erklärung
|
CE_Kupplungen_32A_0.pdf
DOC CE-Erklärung
|
|
|
Produktvideo
hochgeladen am 11.04.2025
|
