| IEC-Stromstärke |
125 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
500 V (50+60 Hz) schwarz |
| Uhrzeit-Stellung |
7 h |
| Kennfarbe |
schwarz |
| RAL-Nummer |
9005 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

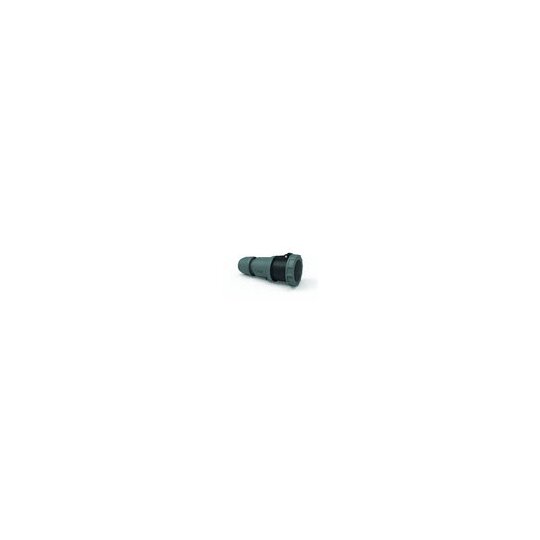

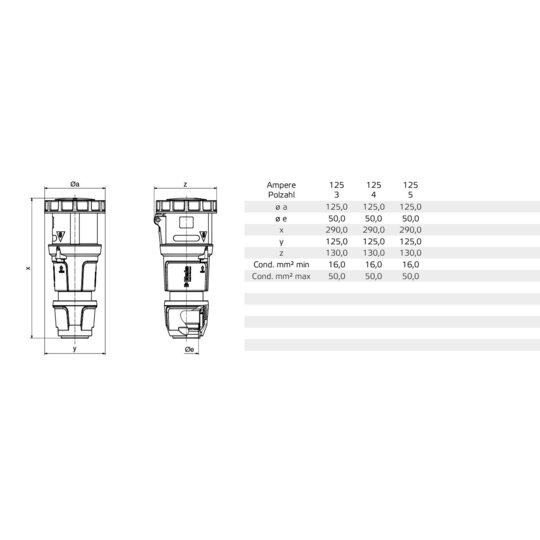

Kupplung TE 125A 4p (3P+PE) 500V (480 - 500V~) 7h IP67 Frequenz: 50/60Hz Technische Kennfarbe: schwarz RAL 9005 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 50,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Klappdeckel schwarz RAL 9005, Kragen schwarz RAL 9005, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012 Gerätehöhe: 295 mm, Gerätebreite: 125 mm, Gerätetiefe: 128 mm Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung
