| IEC-Stromstärke |
16 A |
| Polzahl |
3 |
| Spannung nach EN 60309-2 |
50-500 V (100-300 Hz) grün |
| Uhrzeit-Stellung |
10 h |
| Kennfarbe |
grün |
| RAL-Nummer |
6002 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

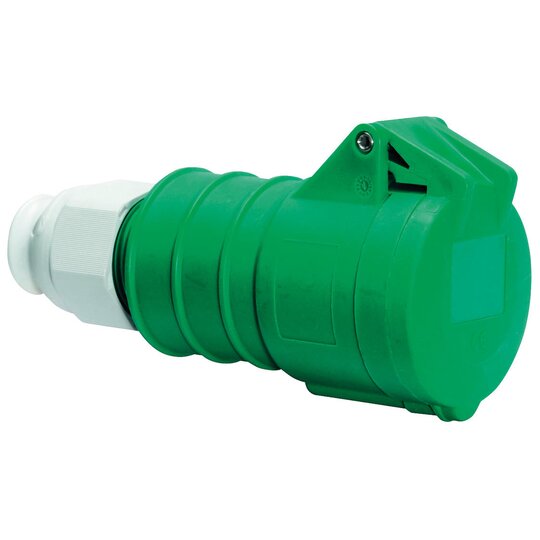

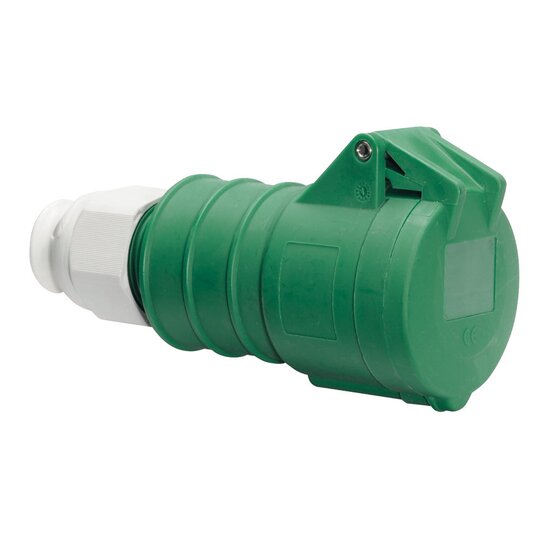

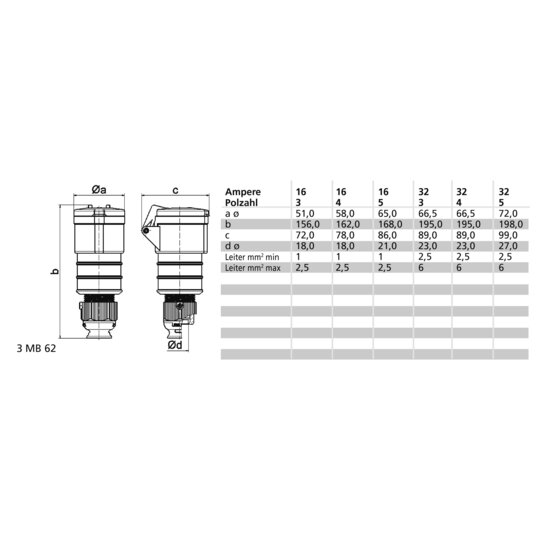

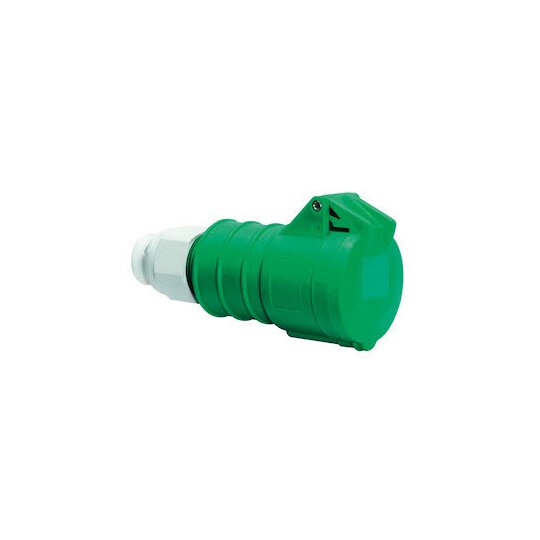

Kupplung QUICK-CONNECT TE 16A 3p (2P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44 Frequenz: 100 bis einschließlich 300Hz Technische Kennfarbe: grün RAL 6002 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt Kabeleinführung: mit Kabelverschraubung Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grün RAL 6002, Kabelverschraubung grau RAL 7035 Gerätehöhe: 162 mm, Gerätebreite: 51 mm, Gerätetiefe: 72 mm Sonstige technische Eigenschaften: Mit Multi-Grip TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube, Für Kabel mit einem min. Durchmesser von 8mm bis max. Durchmesser 18mm
