| IEC-Stromstärke |
63 A |
| Polzahl |
4 |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Uhrzeit-Stellung |
9 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Steckrichtung |
gerade |
| Kabeleinführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

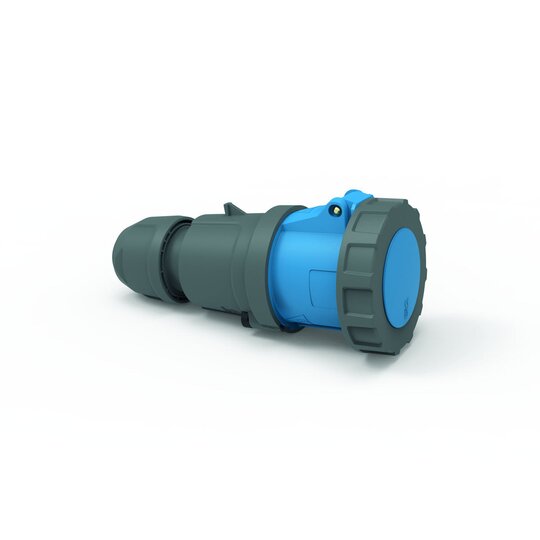

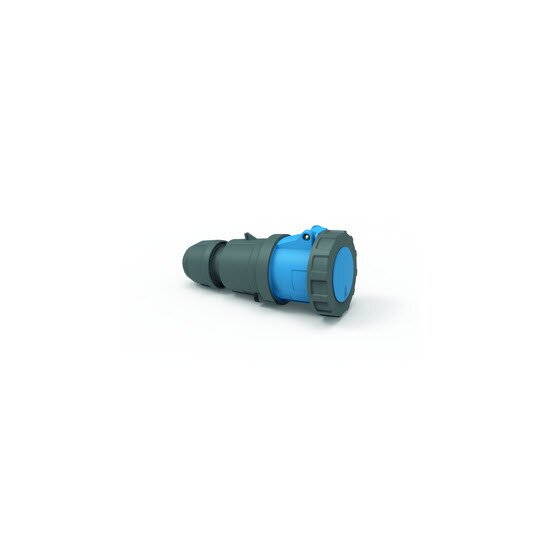

BALS-Art.-Nr: 3184 EAN: 4024941031844 Kupplung TE 63A 4p (3P+PE) 230V (200 - 250V~) 9h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: blau RAL 5015, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 16,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt, Kabeleinführung: mit Kabelverschraubung, Gerätefarbe: Klappdeckel blau RAL 5015, Kragen blau RAL 5015, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012, Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung
