| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
grün |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
true |

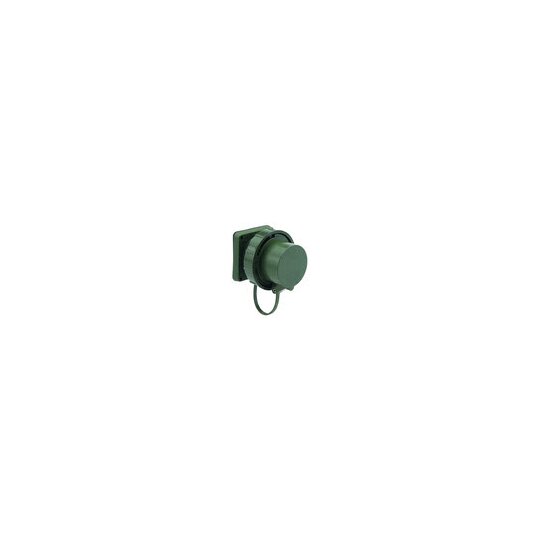

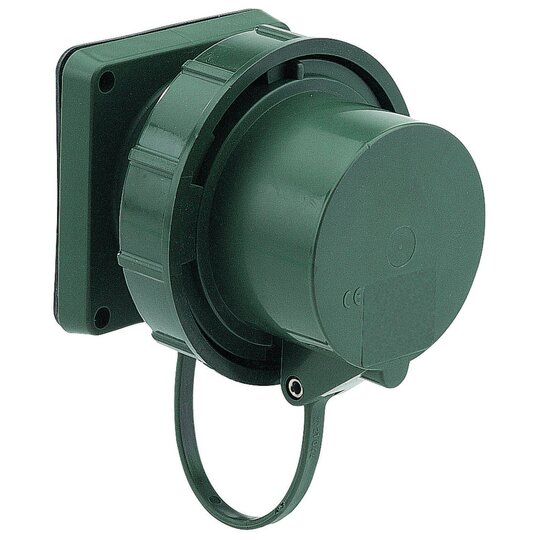

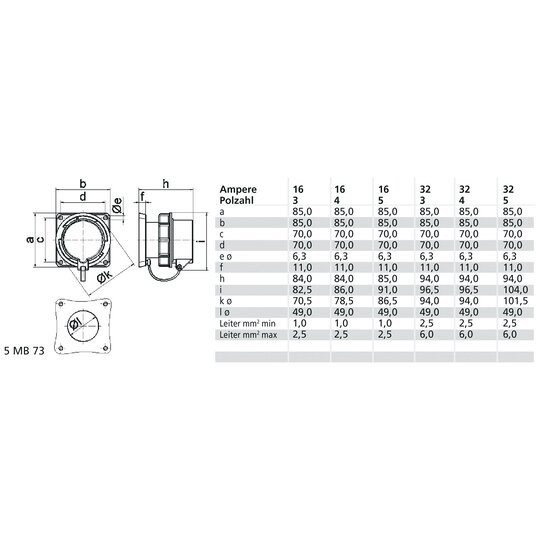

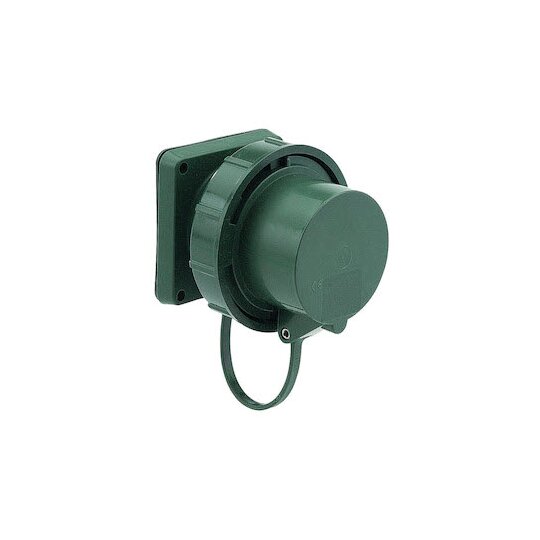

Anbaugerätestecker, gerade TN Ausführung 16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: bronzegrün RAL 6031-F9 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Kragen bronzegrün RAL 6031-F9, Verschlusshaube bronzegrün RAL 6031-F09, Bajonettring bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9 Gerätehöhe: 93 mm, Gerätebreite: 86,5 mm, Gerätetiefe: 82 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Sonstige technische Eigenschaften: Mit Verschlußhaube VG-Typ-Nr: VG 96919 AP 001
