| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
4 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
gerade |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

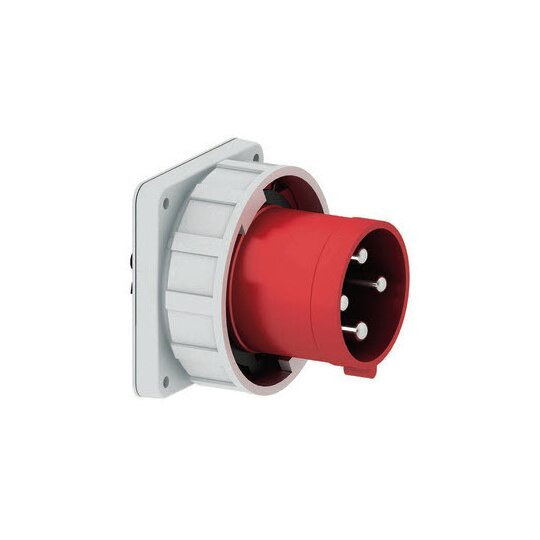

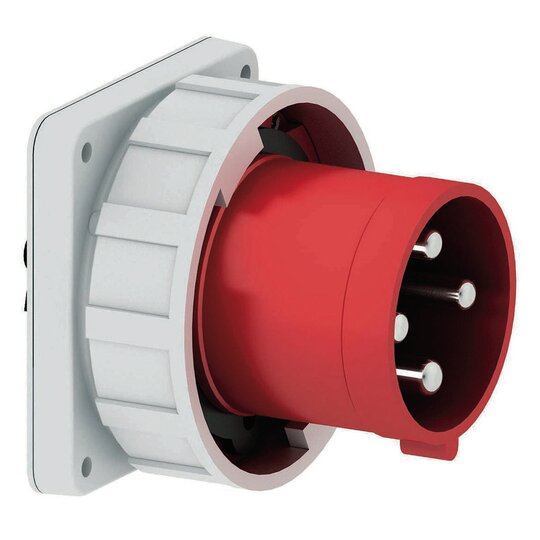

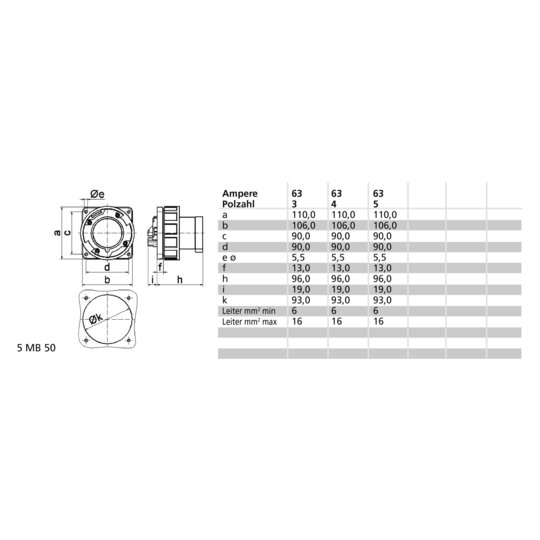

Flanschgerätestecker TE gerade 63A 4p (3P+PE) 400V (380 - 415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: sonstige Gerätefarbe: Kragen rot RAL 3000, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035 Gerätehöhe: 113,5 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 114 mm Flanschmaß vertikal: 110 mm, Flanschmaß horizontal: 106 mm Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm Sonstige technische Eigenschaften: Kragen in der Flanschmittelitärausführung: FALSE, Sonstige technische Eigenschaften: Kragen in der Flanschmitte
60003216_BA_Wd_Ad_63A_125A_Schraub_73.pdf
Montageanleitung
|
DB_2836_de.pdf
Produktdatenblatt
|
DB_2836_en_GB.pdf
Produktdatenblatt
|
DB_2836_de_CH.pdf
Produktdatenblatt
|
DB_2836_en_PL.pdf
Produktdatenblatt
|
DB_2836_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_997.pdf
RoHS-Erklärung
|
CE_Geraetestecker_63A_37.pdf
DOC CE-Erklärung
|
|
|
