| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

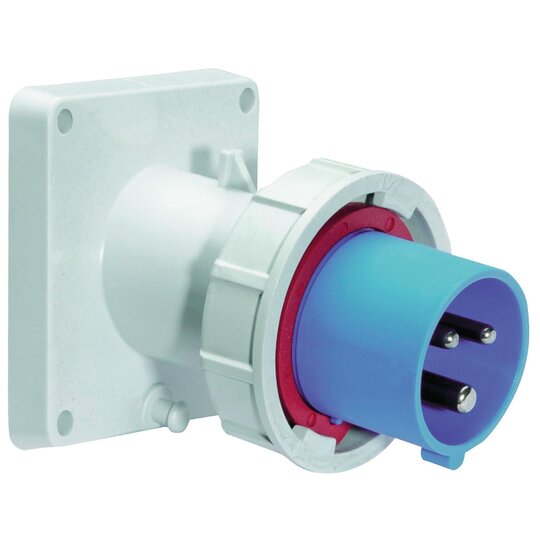

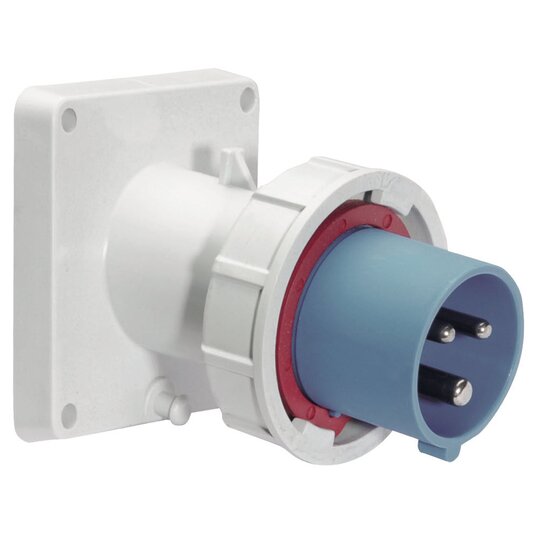

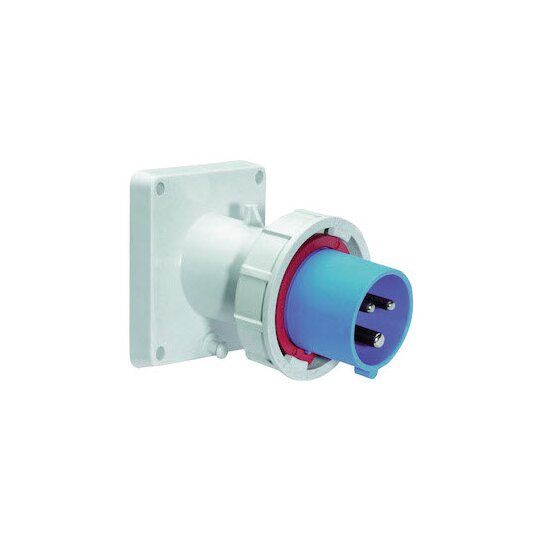

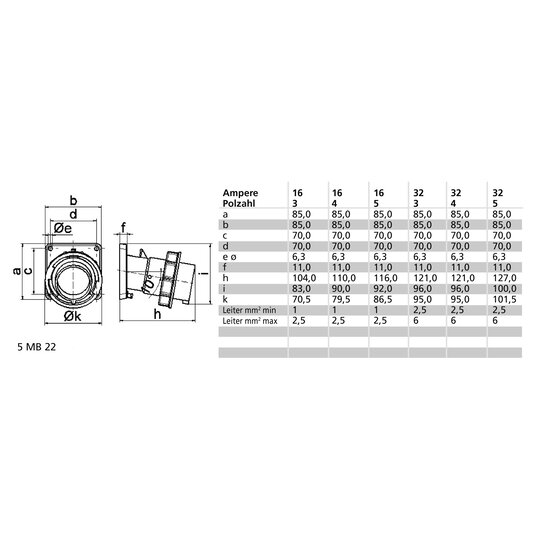

Anbaugerätestecker Quick-Connect TE geneigt 16A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: sonstige Gerätefarbe: Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Kragen blau RAL 5015 Gerätehöhe: 95 mm, Gerätebreite: 85 mm, Gerätetiefe: 103 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Sonstige technische Eigenschaften: Die Neigung beträgt 10°
