| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

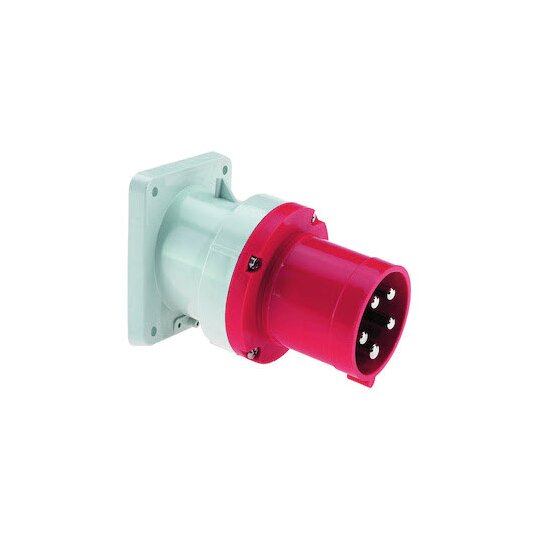

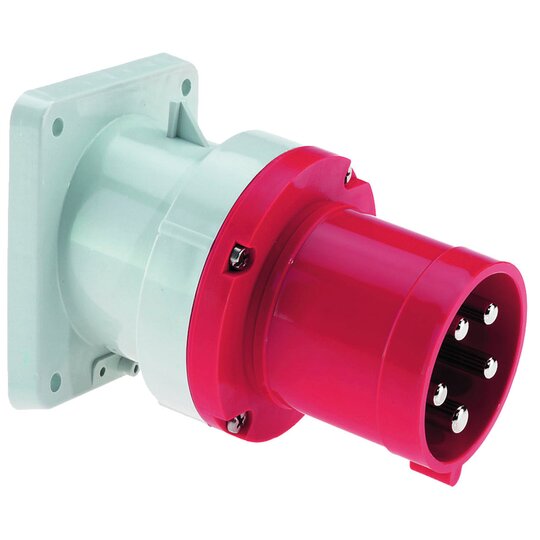

Anbaugerätestecker TE geneigt 63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 16,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: Schraubklemmen als Rahmenklemmen Kabeleinführung: sonstige Gerätefarbe: Kragen rot RAL 3000, Gehäuse grau RAL 7035 Gerätehöhe: 118 mm, Gerätebreite: 100 mm, Gerätetiefe: 155 mm Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm Sonstige technische Eigenschaften: Die Neigung beträgt 10° Sonstige technische Eigenschaften: Die Neigung beträgt 10°
60003216_BA_Wd_Ad_63A_125A_Schraub_150.pdf
Montageanleitung
|
DB_2781_de_CH.pdf
Produktdatenblatt
|
DB_2781_en_PL.pdf
Produktdatenblatt
|
DB_2781_fr_FR.pdf
Produktdatenblatt
|
DB_2781_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1710.pdf
RoHS-Erklärung
|
CE_Geraetestecker_63A_47.pdf
DOC CE-Erklärung
|
DB_2781_de.pdf
Produktdatenblatt
|
|
|
|
|
