| IEC-Stromstärke |
63 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Anbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

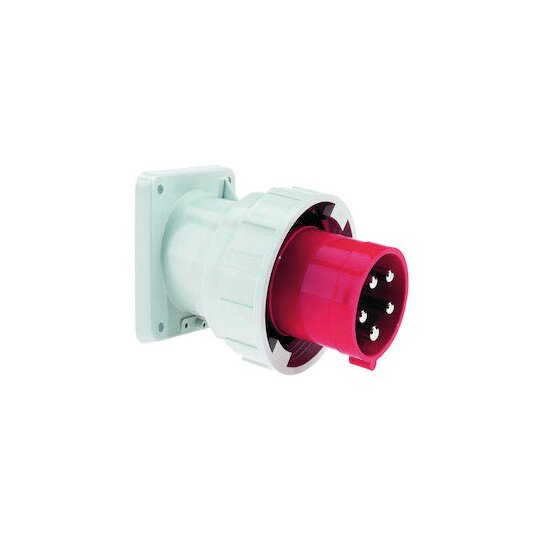

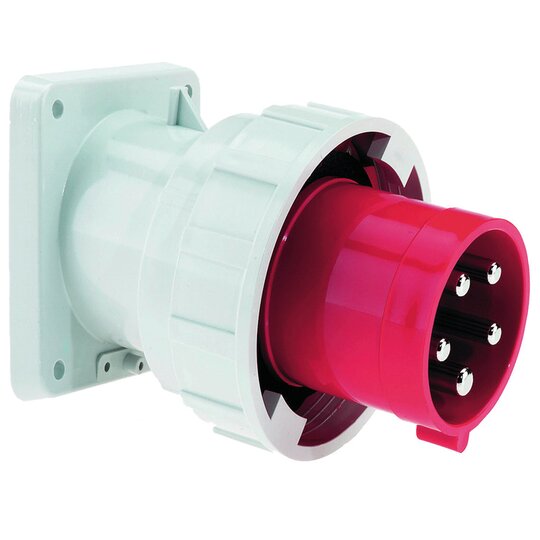

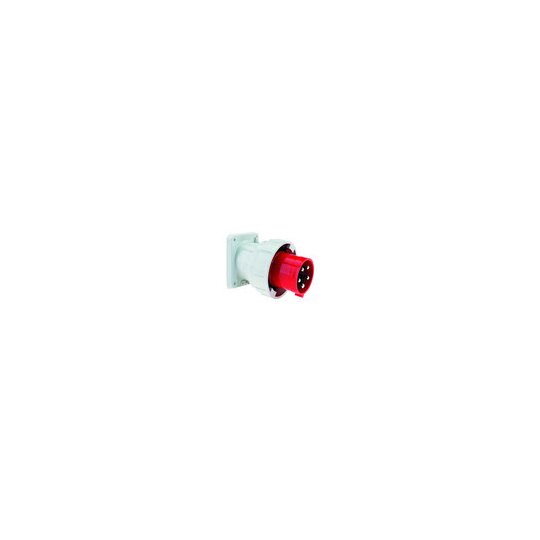

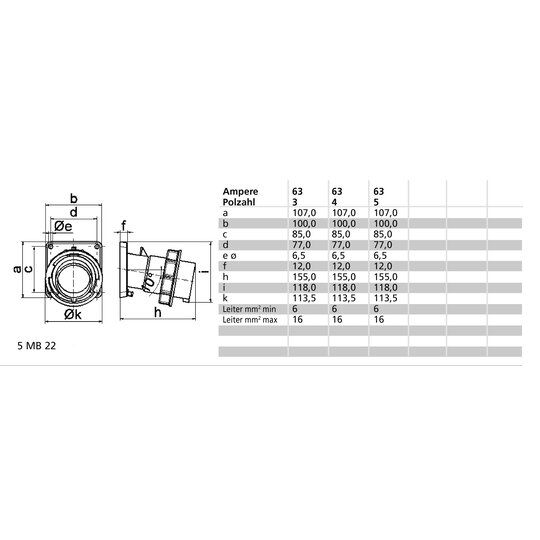

BALS-Art.-Nr: 27017 EAN: 4024941270175 Anbaugerätestecker TE geneigt 63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: rot RAL 3000, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 16,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen, Kabeleinführung: sonstige, Gerätefarbe: Kragen rot RAL 3000, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035, Gerätehöhe: 131 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 153 mm, Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Phasenwender: FALSE, Militärausführung: FALSE, Sonstige technische Eigenschaften: Die Neigung beträgt 10°
