IEC-Stromstärke | 63 A |
Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
Polzahl | 5 |
Uhrzeit-Stellung | 4 h |
Kennfarbe | gelb |
RAL-Nummer | 1012 |
Schutzart (IP) | IP67 |
Anschlusstechnik | Schraubklemme |
Bauform | Anbaugerätestecker |
Phasenwender | false |
Steckrichtung | abgewinkelt |
Werkstoff | Kunststoff |
Militärausführung | false |

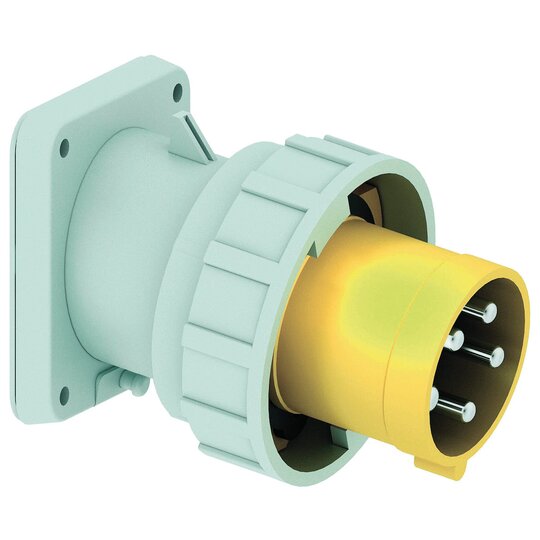

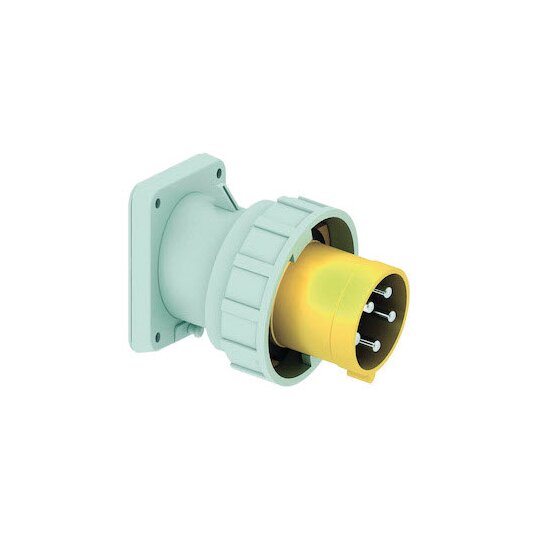

Anbaugerätestecker TE geneigt 63A 5p (3P+N+PE) 110V (57/100 - 75/130V~) 4h IP67, Frequenz: 50/60Hz, Technische Kennfarbe: gelb RAL 1012, Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt, Maximaler Leiterquerschnitt: 16,0 qmm, Gehäusematerial: Polyamid, Anschlusstechnik: Schraubklemmen als Rahmenklemmen, Kabeleinführung: sonstige, Gerätefarbe: Kragen gelb RAL 1012, Gehäuse grau RAL 7035, Bajonettring grau RAL 7035, Gerätehöhe: 131 mm, Gerätebreite: 113,5 mm, Gerätetiefe: 153 mm, Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm, Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm, Sonstige technische Eigenschaften: Die Neigung beträgt 10°
