| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Aufbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

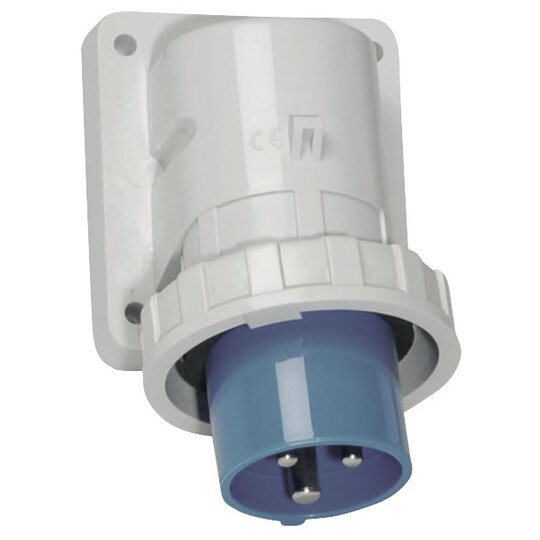

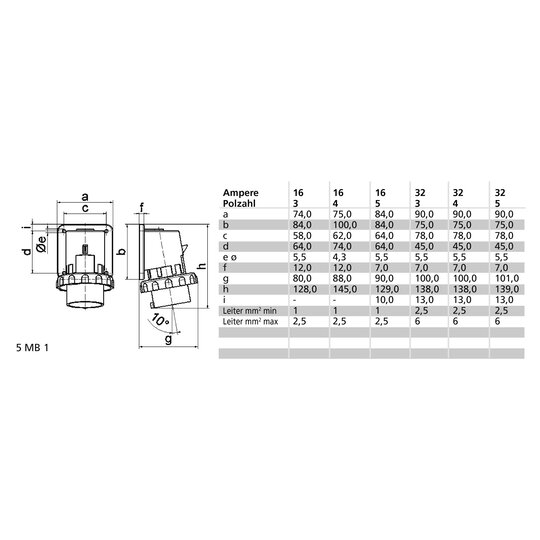

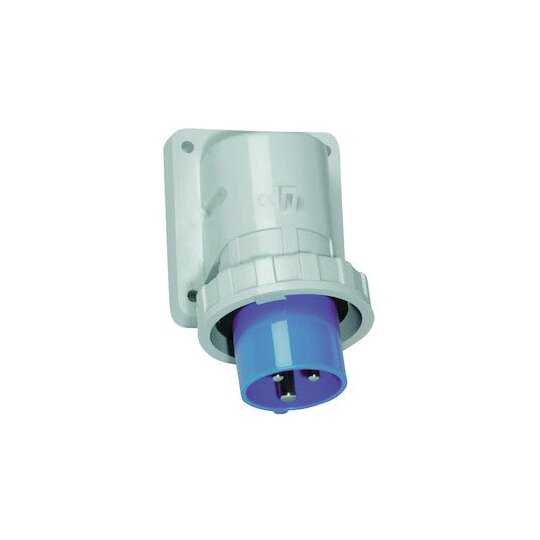

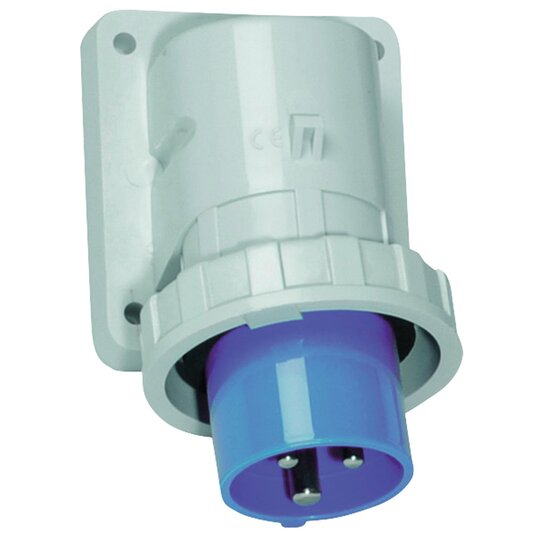

Aufbaugerätestecker 32A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Kragen blau RAL 5015 Gerätehöhe: 137 mm, Gerätebreite: 94 mm, Gerätetiefe: 98 mm Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 90 mm Bohrlochabstand vertikal: 45 mm, Bohrlochabstand horizontal: 78 mm
60003214_BA_WD_AD_16_32A _Schraub_211.pdf
Montageanleitung
|
DB_2665_fr_FR.pdf
Produktdatenblatt
|
DB_2665_en_PL.pdf
Produktdatenblatt
|
DB_2665_de.pdf
Produktdatenblatt
|
DB_2665_en_GB.pdf
Produktdatenblatt
|
DB_2665_de_CH.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1735.pdf
RoHS-Erklärung
|
CE_Geraetestecker_32A_97.pdf
DOC CE-Erklärung
|
|
|
|
|
