| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
3 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
Aufbaugerätestecker |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

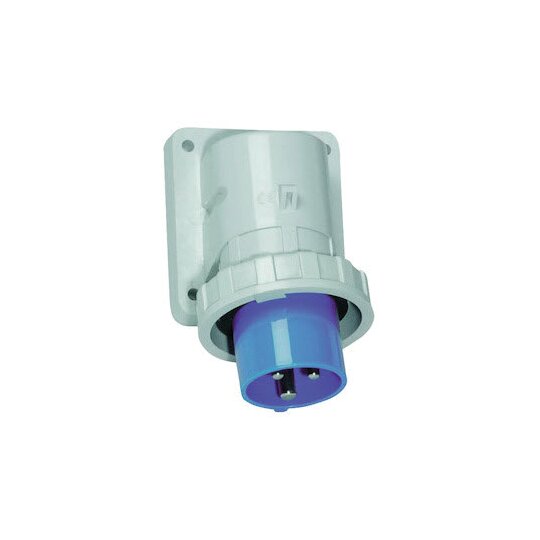

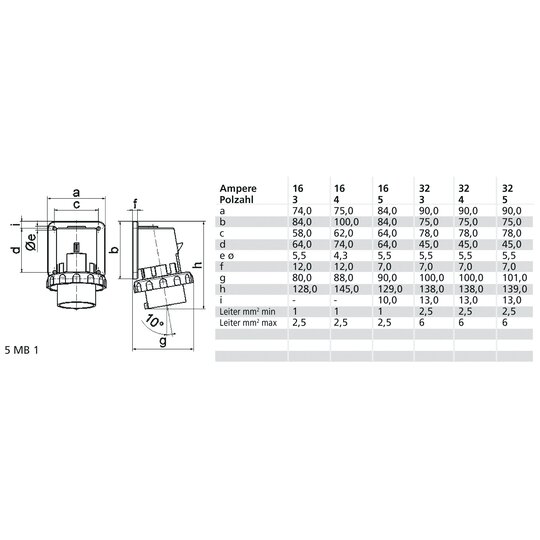

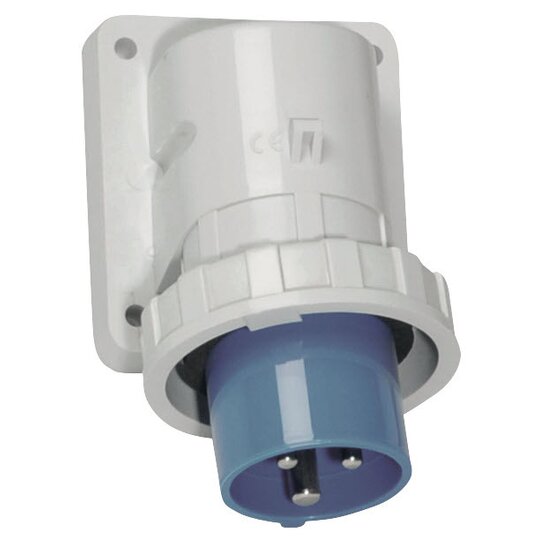

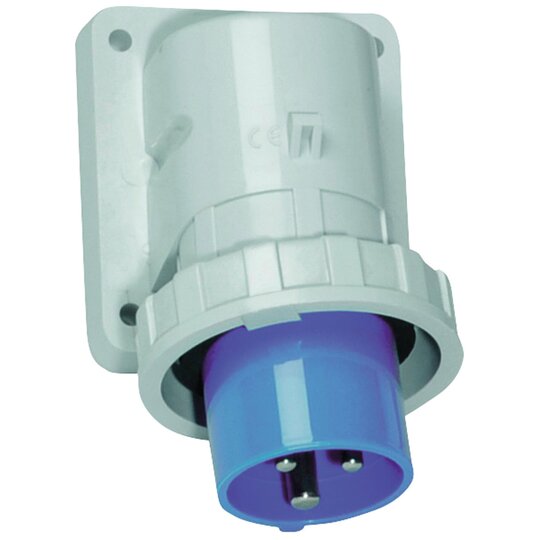

Aufbaugerätestecker 16A 3p (2P+PE) 230V (200 - 250V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Kontaktträger/Kontakte: Die Kontakte sind Messing vernickelt, Der Kontaktträger ist aus Polyamid Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Bajonettring grau RAL 7035, Gehäuse grau RAL 7035, Kragen blau RAL 5015 Gerätehöhe: 126 mm, Gerätebreite: 74 mm, Gerätetiefe: 80 mm Flanschmaß vertikal: 84 mm, Flanschmaß horizontal: 74 mm Bohrlochabstand vertikal: 64 mm, Bohrlochabstand horizontal: 58 mm
60003214_BA_WD_AD_16_32A _Schraub_192.pdf
Montageanleitung
|
DB_2614_de_CH.pdf
Produktdatenblatt
|
DB_2614_en_PL.pdf
Produktdatenblatt
|
DB_2614_de.pdf
Produktdatenblatt
|
DB_2614_en_GB.pdf
Produktdatenblatt
|
DB_2614_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_1705.pdf
RoHS-Erklärung
|
CE_Geraetestecker_16A_90.pdf
DOC CE-Erklärung
|
|
|
|
|
