| IEC-Stromstärke |
16 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
schraublose Klemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

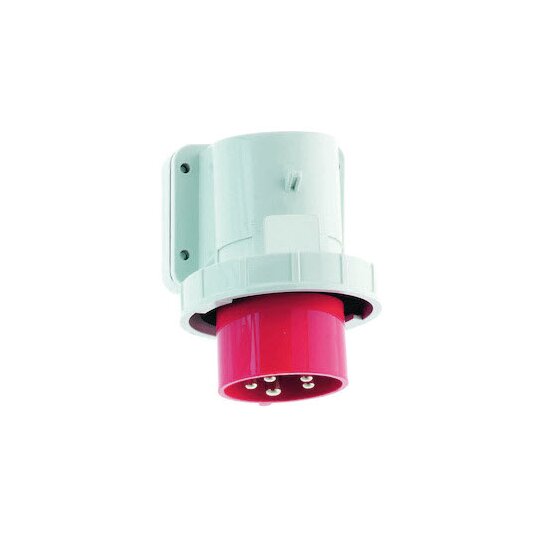

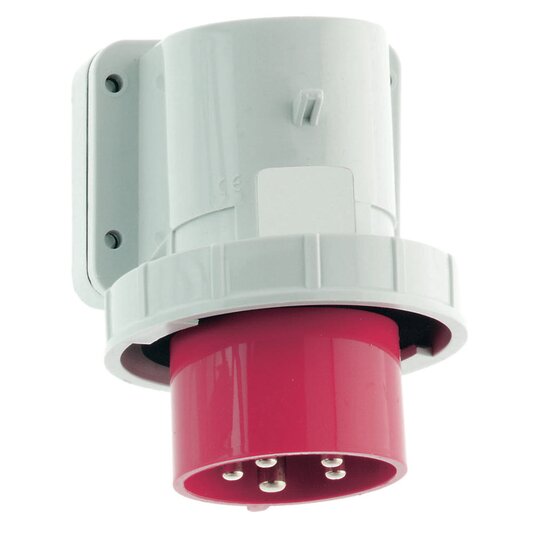

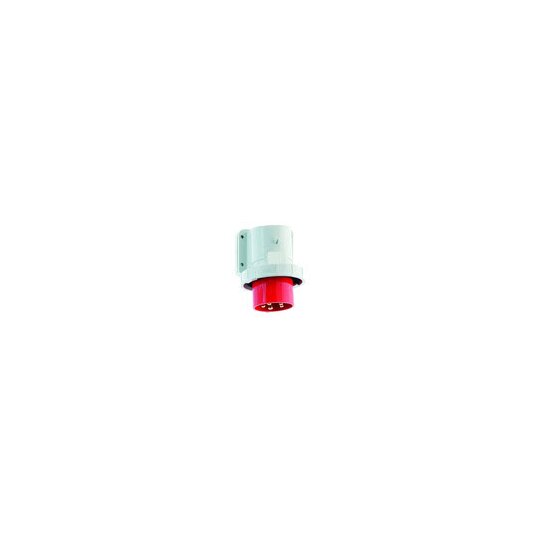

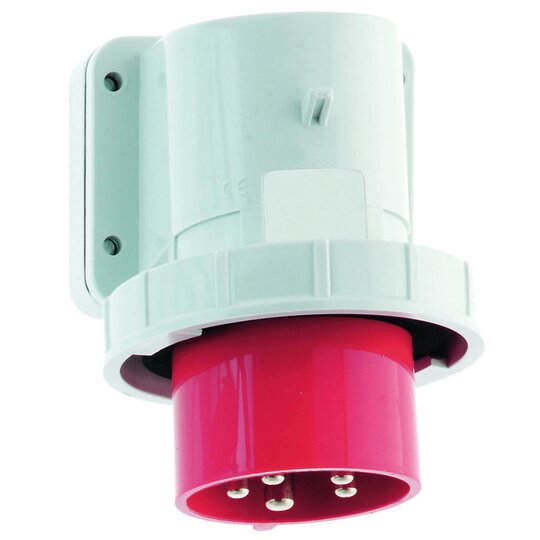

Wandgerätestecker Quick-Connect TE 16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 84x84 mm Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 2,5 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: 1xM20 oben Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen rot RAL 3000, Bajonettring grau RAL 7035 Gerätehöhe: 129 mm, Gerätebreite: 86 mm, Gerätetiefe: 111 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und einmal rückwärtig verschlossen
60003212_BA_Wd_Ad_16A_32A_QC_65.pdf
Montageanleitung
|
DB_24416_de.pdf
Produktdatenblatt
|
DB_24416_fr_FR.pdf
Produktdatenblatt
|
DB_24416_de_CH.pdf
Produktdatenblatt
|
DB_24416_en_PL.pdf
Produktdatenblatt
|
DB_24416_en_GB.pdf
Produktdatenblatt
|
001_Materialkonformitaet_530.pdf
RoHS-Erklärung
|
CE_Geraetestecker_16A_32.pdf
DOC CE-Erklärung
|
|
|
Produktvideo
hochgeladen am 11.04.2025
|
