| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
400 V (50+60 Hz) rot |
| Polzahl |
5 |
| Uhrzeit-Stellung |
6 h |
| Kennfarbe |
rot |
| RAL-Nummer |
3000 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

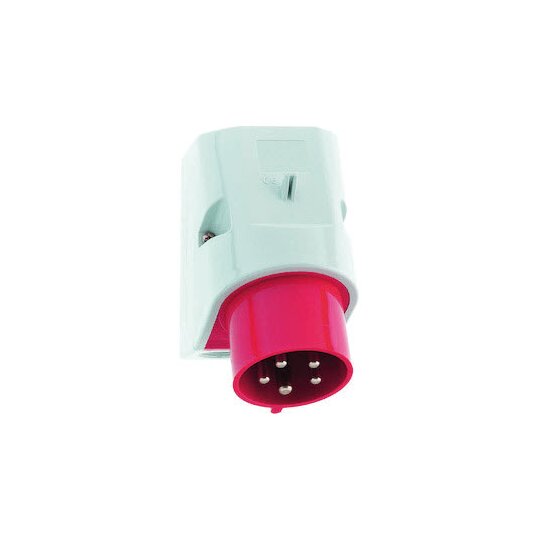

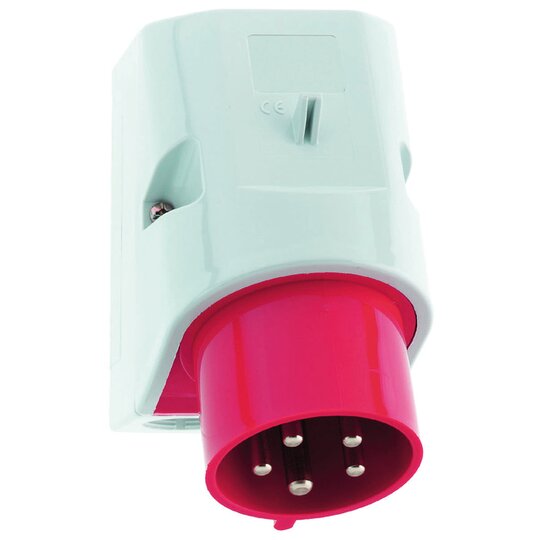

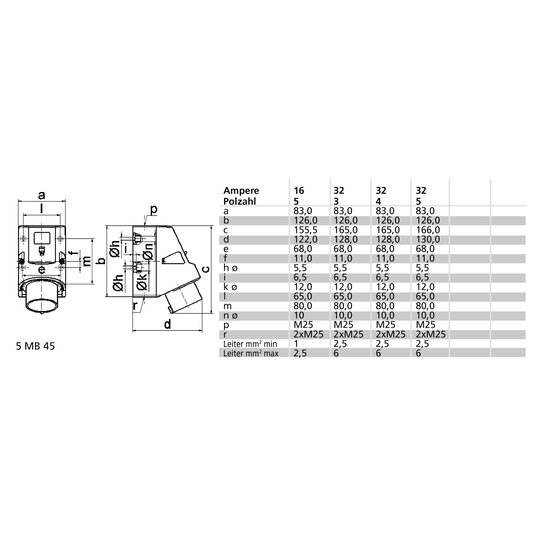

Wandgerätestecker Quick-Connect TE 32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44 Frequenz: 50/60Hz Technische Kennfarbe: rot RAL 3000 Gehäusegröße: 126x83 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: 1xM25 oben, 2xM25 unten Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen rot RAL 3000 Gerätehöhe: 166 mm, Gerätebreite: 83 mm, Gerätetiefe: 130 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
