| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
4 |
| Uhrzeit-Stellung |
9 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP44 |
| Anschlusstechnik |
schraublose Klemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

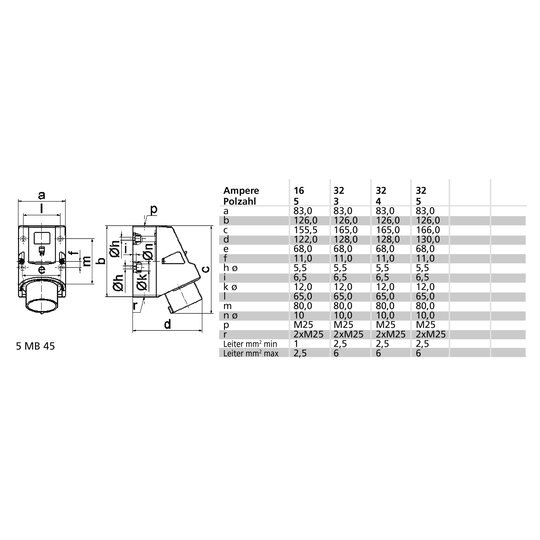

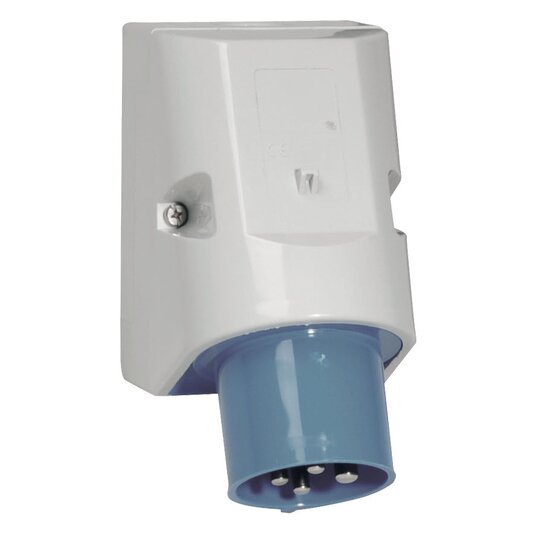

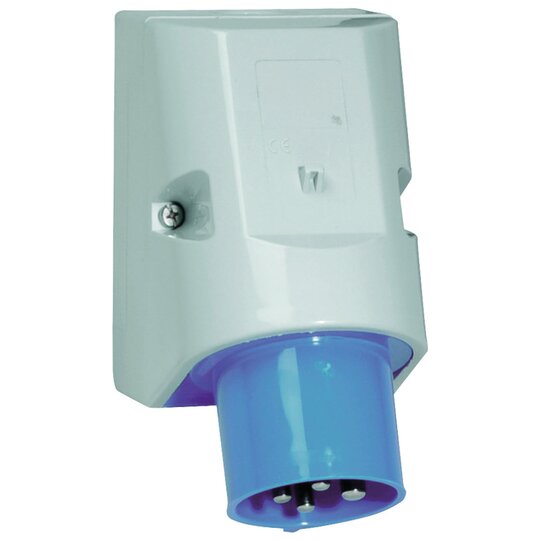

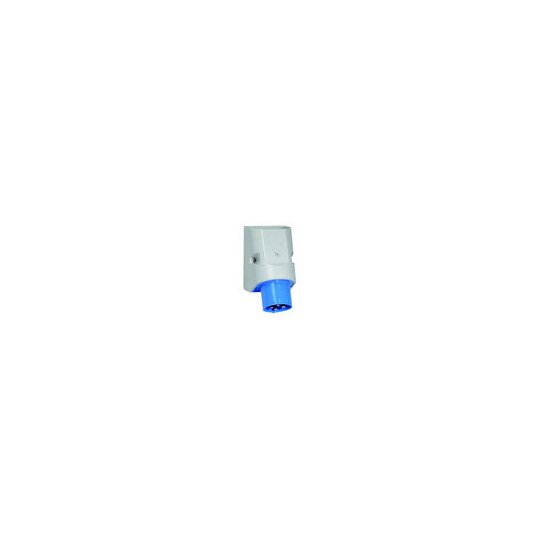

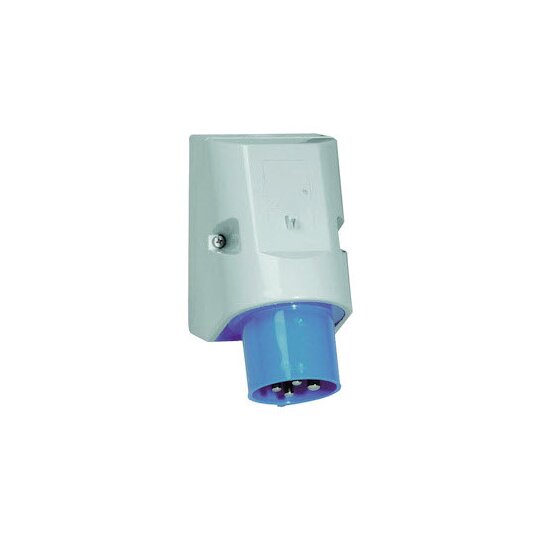

Wandgerätestecker Quick-Connect TE 32A 4p (3P+PE) 230V (200 - 250V~) 9h IP44 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Gehäusegröße: 126x83 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen Kabeleinführung: 1xM25 oben, 2xM25 unten Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen blau RAL 5015 Gerätehöhe: 166 mm, Gerätebreite: 83 mm, Gerätetiefe: 128 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Im Gehäuseboden befinden sich 4 Befestigungsbohrungen zum Ausbrechen
60003212_BA_Wd_Ad_16A_32A_QC_48.pdf
Montageanleitung
|
DB_24410_en_GB.pdf
Produktdatenblatt
|
DB_24410_en_PL.pdf
Produktdatenblatt
|
DB_24410_de.pdf
Produktdatenblatt
|
DB_24410_de_CH.pdf
Produktdatenblatt
|
DB_24410_fr_FR.pdf
Produktdatenblatt
|
001_Materialkonformitaet_217.pdf
RoHS-Erklärung
|
CE_Geraetestecker_32A_9.pdf
DOC CE-Erklärung
|
|
|
|
|
Produktvideo
hochgeladen am 11.04.2025
|
