| IEC-Stromstärke |
32 A |
| Spannung nach EN 60309-2 |
230 V (50+60 Hz) blau |
| Polzahl |
4 |
| Uhrzeit-Stellung |
9 h |
| Kennfarbe |
blau |
| RAL-Nummer |
5015 |
| Schutzart (IP) |
IP67 |
| Anschlusstechnik |
Schraubklemme |
| Bauform |
sonstige |
| Phasenwender |
false |
| Steckrichtung |
abgewinkelt |
| Werkstoff |
Kunststoff |
| Militärausführung |
false |

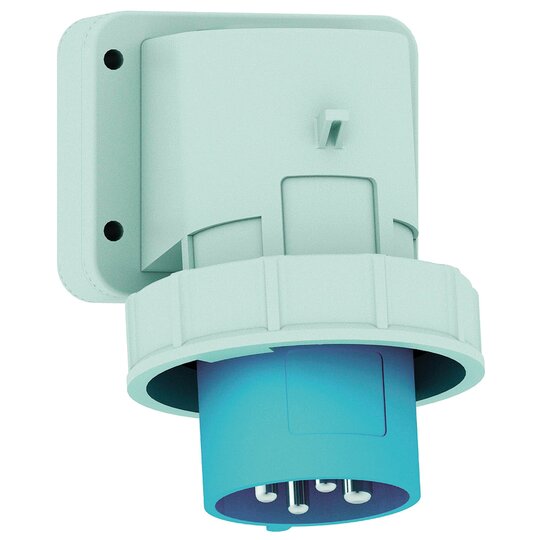

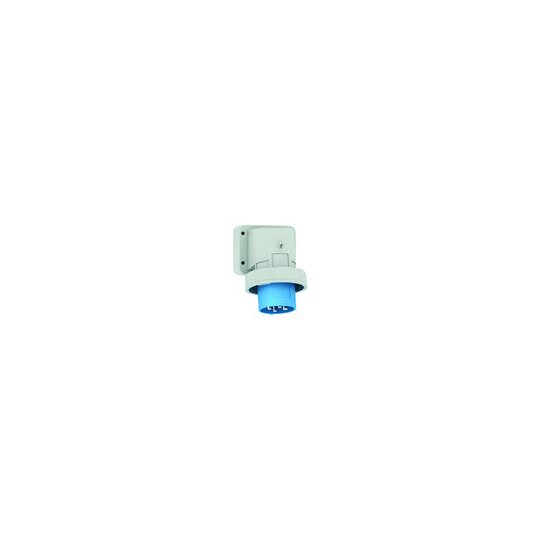

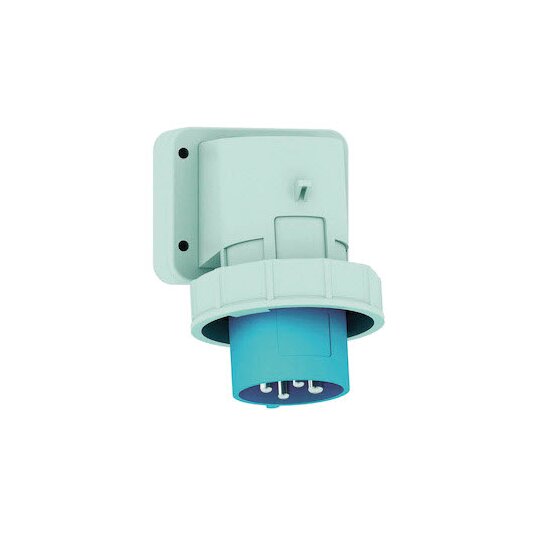

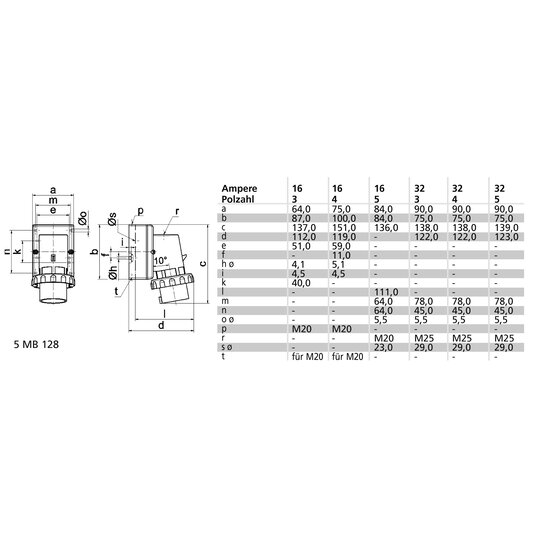

Wandgerätestecker 32A 4p (3P+PE) 230V (200 - 250V~) 9h IP67 Frequenz: 50/60Hz Technische Kennfarbe: blau RAL 5015 Gehäusegröße: 75x90 mm (HxB) Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing vernickelt Maximaler Leiterquerschnitt: 6,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: 1xM25 oben Gerätefarbe: Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen blau RAL 5015, Bajonettring grau RAL 7035 Gerätehöhe: 138 mm, Gerätebreite: 94 mm, Gerätetiefe: 123 mm Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und einmal rückwärtig verschlosseneinmal rückwärtig verschlossen
60003214_BA_WD_AD_16_32A _Schraub_26.pdf
Montageanleitung
|
DB_24101_de.pdf
Produktdatenblatt
|
DB_24101_en_GB.pdf
Produktdatenblatt
|
DB_24101_fr_FR.pdf
Produktdatenblatt
|
DB_24101_de_CH.pdf
Produktdatenblatt
|
DB_24101_en_PL.pdf
Produktdatenblatt
|
001_Materialkonformitaet_538.pdf
RoHS-Erklärung
|
CE_Geraetestecker_32A_32.pdf
DOC CE-Erklärung
|
|
|
|
|
